2020-10-13 瀏覽：-要怎么分析二極管導通條件和畫波形圖

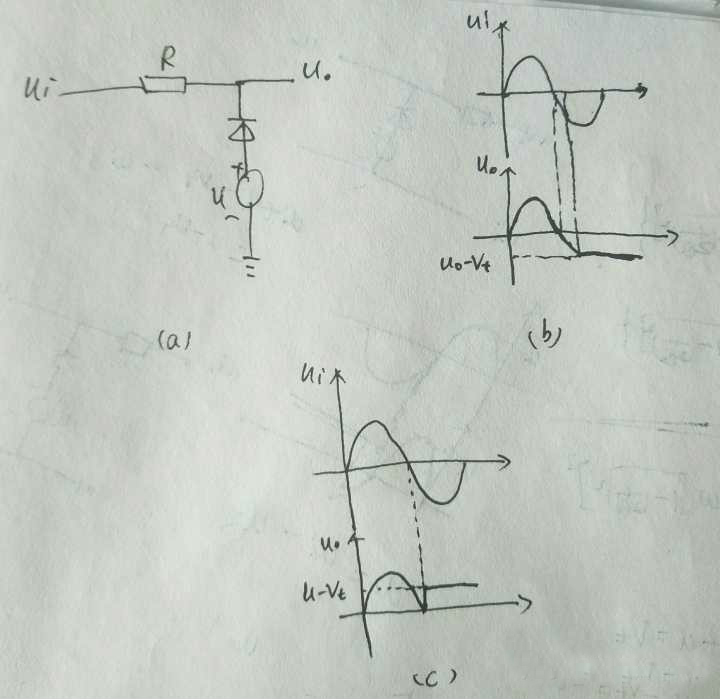

正向時二極管截止，輸出Uo跟隨輸入Ui。反向，當|Ui|較小，|Ui|+UVt時，二極管導通，此時Uo=U-Vt。圖形如圖
這里由于并不知道U與Vt的關系，也有可能U>Vt。那么這種情況下，輸入一反向的時候，輸出就直接等于U-Vt。圖形如圖
另外建議題主用圖形式分析電路，更直觀，也更簡單。可以看到二極管截止時Ui=Uo。二極管導通時，輸出等于電壓源U減去二極管導通壓降，即Uo=U-Vt。
