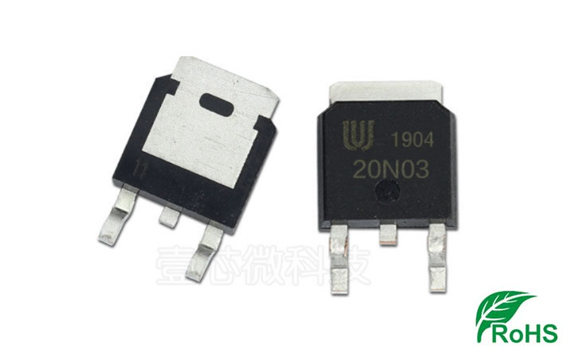

原裝DC035NG替代20N03 N溝道30V,20A 貼片TO-252  MOS管廠家直營

20N03(N溝道增強型場效應晶體管)；20N03場效應管參數；20N03場效應管封裝引腳圖；20N03場效應管中文資料規格書(PDF)；

電流(ID)：20A，電壓(VDSS)：30V，封裝形式：TO252

產品概要

* ID = 120A

* VDS=30V

* RDS(ON)=3.8m? @ VGS=10V

* 低柵極電荷（典型 54nC）

* 快速切換

* 100% 雪崩測試

* 高功率和電流處理能力

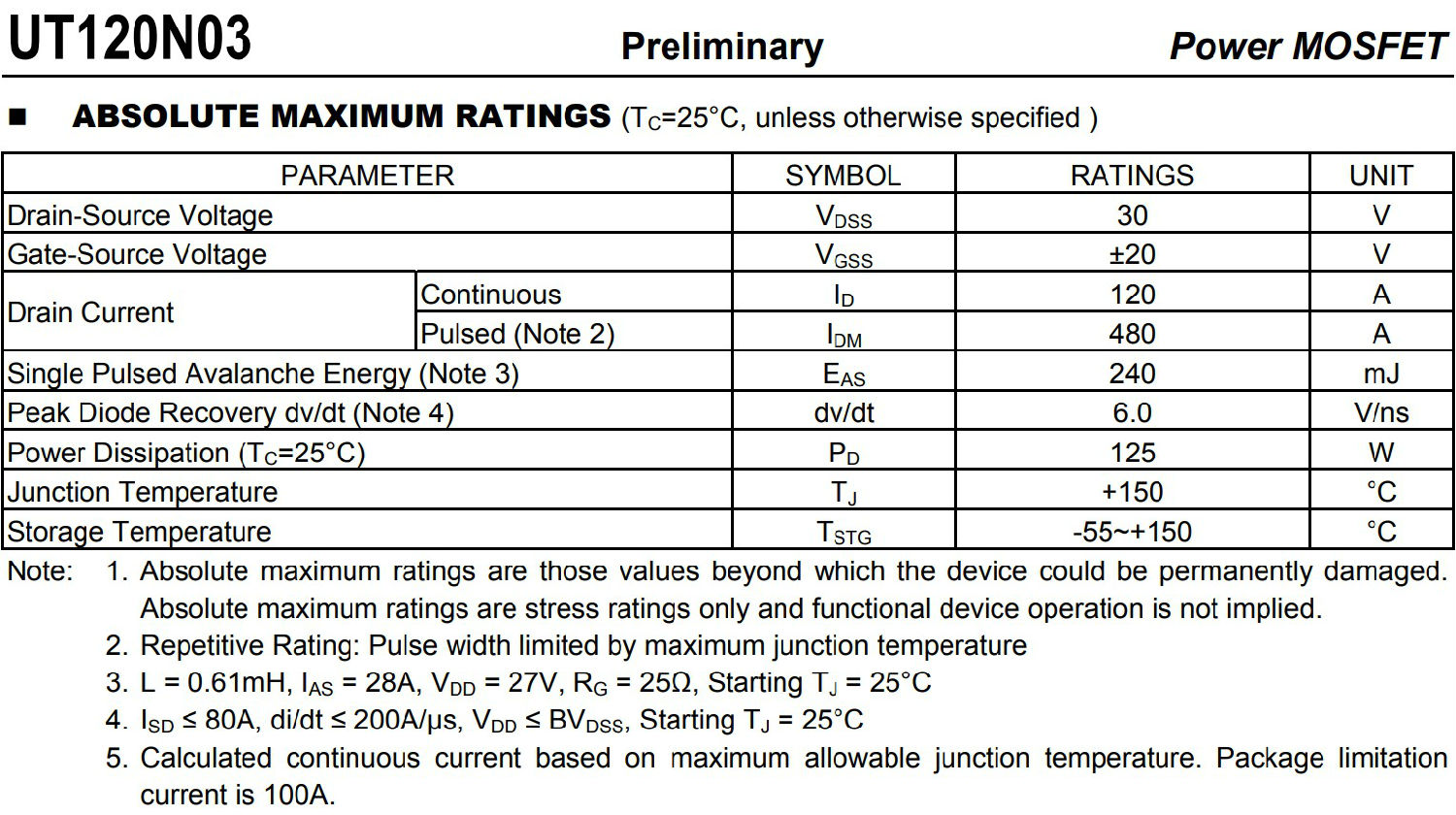

絕對最大額定值（TC=25C，除非另有說明）

漏源電壓 VDSS 30V

柵源電壓 VGSS ±20V

漏極電流持續 ID 120A

漏極電流脈沖（注 2）IDM 480A

單脈沖雪崩能量（注 3） EAS 240mJ

峰值二極管恢復 dv/dt（注 4）dv/dt 6.0V/ns

功耗 (TC=25°C) PD 125W

結溫 TJ +150°C

儲存溫度 TSTG -55~+150°C

注意：

1. 絕對最大額定值是指超出該值可能會永久損壞設備的那些值。絕對最大額定值僅是應力額定值，并不暗示功能設備操作。

 2. 重復評級：脈沖寬度受最大結溫限制

 3. L = 0.61mH，IAS = 28A，VDD = 27V，RG = 25Ω，起始 TJ = 25°C

 4. ISD ≤ 80A，di/dt ≤ 200A/µs，VDD ≤ BVDSS，起始 TJ = 25°C

 5. 基于最大允許結溫計算的連續電流。套餐限制電流為 100A。
