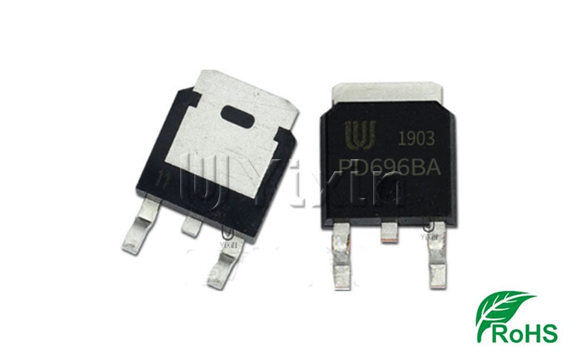

原裝DC009NG替代PD696BA TO-252 N溝道大功率30V,66A MOS管

PD696BA(N溝道增強型場效應晶體管)；PD696BA場效應管參數；PD696BA場效應管封裝引腳圖；PD696BA場效應管中文資料規格書(PDF)；

電流(ID)：66A，電壓(VDSS)：30V，封裝形式：TO252

產品概要

VDSS：30V

6mΩ @VGS=10V ID：66A

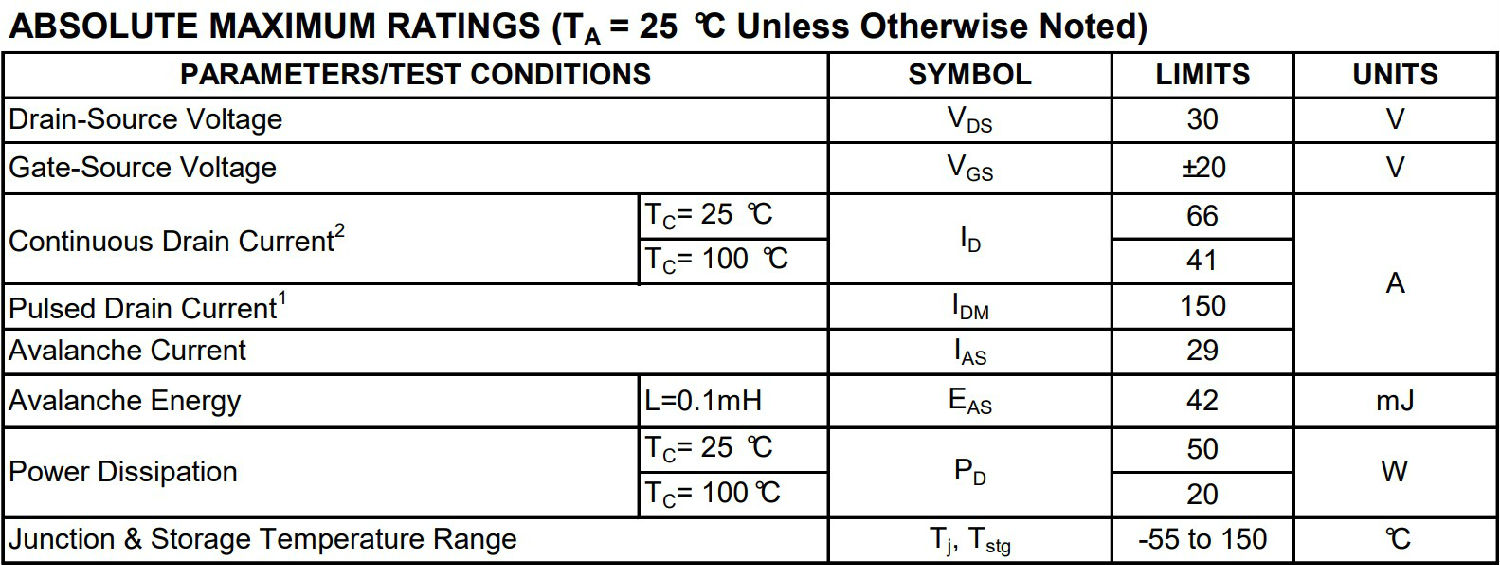

絕對最大額定值（TC=25C，除非另有說明）

漏源電壓 VDS 30V

柵源電壓 VGS ±20V

持續漏極電流² TC=25°C ID 66A

持續漏極電流² TC=100°C ID 41A

脈沖漏極電流¹ IDM 150A

雪崩電流 IAS 29A

雪崩能量 L=0.1mH EAS 42mJ

功耗 TC=25°C PD 50W

功耗 TC=100°C PD 20W

結點和存儲溫度范圍 TJ,TSTG -55 至 150°C
