〔壹芯〕SB15100L貼片二極管100V-15A,主要參數-數據手冊

SB15100L.數據表(PDF):查看下載

(VF肖特基勢壘整流器,反向電壓-100伏,正向電流-15.0安培)

主要參數

最高反向峰值電壓(VRRM)：100Vpk

最大平均整流電流(IF)：15.0Aav

最大峰值浪涌電流(IFM(Surge))：250Apk

最大反向漏電流(IR@VRRM)： 10Uads

正向壓降(VF@IF)：0.75Vpk

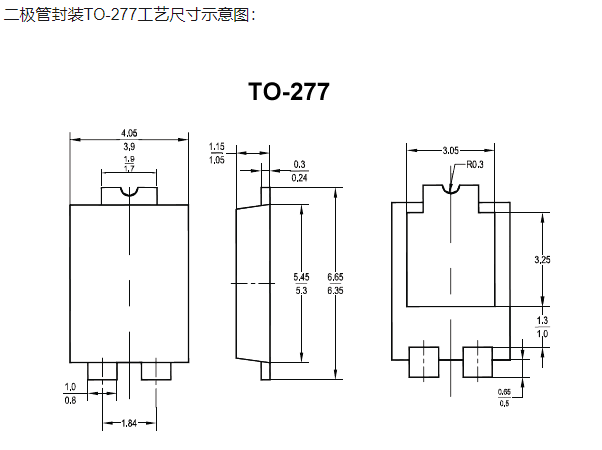

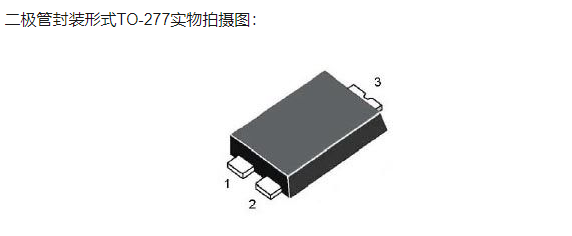

封裝(PAKAGE)：TO-277

二極管極性的判別

將萬用表置于R×100檔或R×1k檔，兩表筆分別接二極管的兩個電極，測出一個結果后，對調兩表筆，再測出一個結果。兩次測量的結果中，有一次測 量出的阻值較大(為反向電阻)，一次測量出的阻值較小(為正向電阻)。

在阻值較小的一次測量中，黑表筆接的是二極管的正極，紅表筆接的是二極管的負極。單鍺材料二極管的正向電阻值為1kΩ2．向導電性能的檢測及好壞的判斷通常，左右，反向電阻值為300kΩ左右。

硅材料二極管的電阻值為5kΩ左右，反向電阻值為∞(無窮大)。正向電阻越小越好，反向電阻越大越好。正、反向電阻值相差越懸殊，說明二極管的單向導電特性越好。若測得二極管的正、反向電阻值均接近0或阻值較小，則說明該二極管內部已擊穿短路或漏電損壞。 若測得二極管的正、反向電阻值均為無窮大，則說明該二極管已開路損壞。

穩壓二極管的檢測

1. 正、負電極的判別從外形上看，金屬封裝穩壓二極管管體的正極一端為平面形， 負極一端為半圓面形。塑封穩壓二極管管體上印有彩色標記的一端為負極，另一端為正極。對標志不清楚的穩壓二極管，也可以用萬用表判別其極性，測量的方法與普通二極管相同，即用萬用表R×1k檔，將兩表筆分別接穩壓二極管的兩個電極，測出一個結果后，再對調兩表筆進行測量。在兩次測量結 果中，阻值較小那一次，黑表筆接的是穩壓二極管的正極，紅 表筆接的是穩壓二極管的負極。 若測得穩壓二極管的正、反向電阻均很小或均為無窮大，則說明該二極管已擊穿或開路損壞。

2. 穩壓值的測量用0~30V連續可調直流電源，對于13V以下的穩壓二極管，可將穩壓電源的輸出電壓調至15V，將電源正極串接1只1.5kΩ限流電阻2后與被測穩壓二極管的負極相連接，電源負極與穩壓二極管的正極相接，再用萬用表測量穩壓二極管兩端的電壓值，所測的讀數即為穩壓二極管的穩壓值。若穩壓二極管的穩壓值高于15V，則應將穩壓電源調至20V以上。
