用什么三極管驅動高壓包圖解

想將12V直流電源通過高壓包升高到1000V以上，再通過整流獲得一個上千伏的直流高壓。想用高壓包來產生直流高壓，可以先用振蕩器將12V直流電源變為交流，然后再通過三極管驅動高壓包產生高壓。電路如下圖所示。

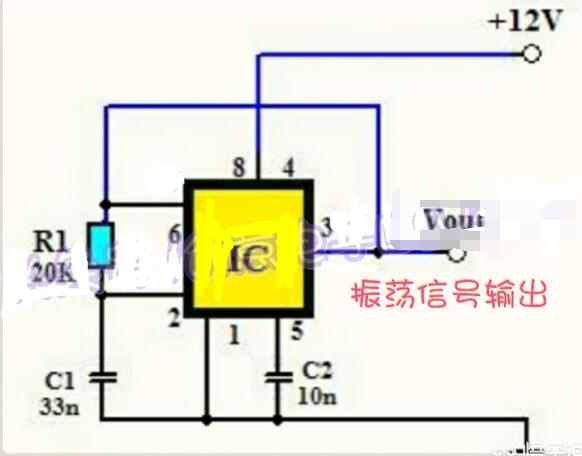

圖中的IC為常用的555時基電路，這里將其接成自激多諧振蕩器，電路的振蕩頻率由R1和C1決定，計算公式為：0.722／R1·C1。當R1、C1采用圖示數值時，電路的振蕩頻率約為1.1KHz。接通12V電源，IC產生振蕩信號，并由其③腳輸出，送至后級三極管驅動電路。

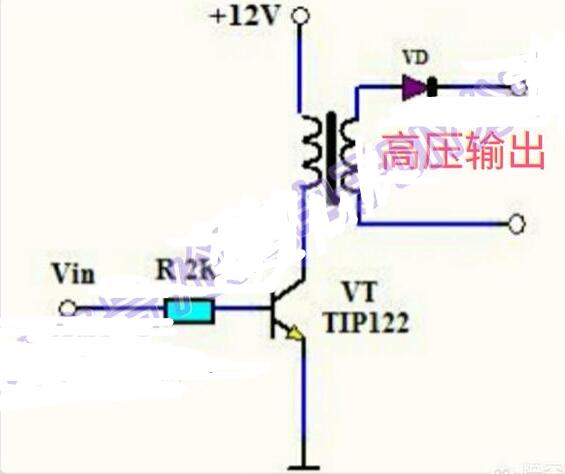

上圖中的TIP122是一款NPN型大功率達林頓三極管，其β可達1000，管子的耐壓值為100V，集電極電流Icm為5A，功率為65W。前級電路IC的③腳輸出的矩形波振蕩信號送至Vin端，并通過電阻R加至三極管的基極，經其放大后驅動高壓包工作，這樣在高壓包的次級即可輸出交流高壓，該交流高壓再經二極管VD整流后，輸出便是直流高壓。

由于本電路中高壓包輸出的交流頻率較高，整流二極管VD不能選用1N4007這類低頻二極管，應選用高頻性能好的快恢復二極管，可以選用常用的UF4007，該管的整流電流為1A，耐壓值為1000V。由于高壓包的輸出電壓一般都高于1000V，這里可以將多個UF4007串聯使用來提高其耐壓值。本電路的輸出為高壓，在制作時要注意安全。
