對于需要較低供電電流(100mA 或更小)并且包含一個空閑運放的系統，可以利用圖 1 所示電路從不穩定的正電壓和負電壓產生穩定的正電壓和負電壓。運算放大器可以利用它產生的電源(這里為±5V)為其自身供電。圖 2 所示為上電響應，無論哪一路非穩壓電源先上電，系統均可保證穩定工作。

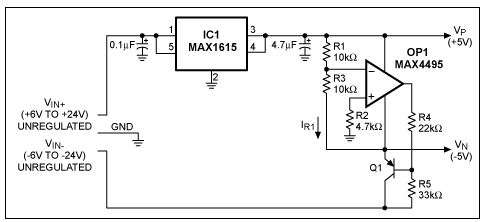

圖 1. 該電路從不穩定的±輸入電壓產生穩定的±電壓

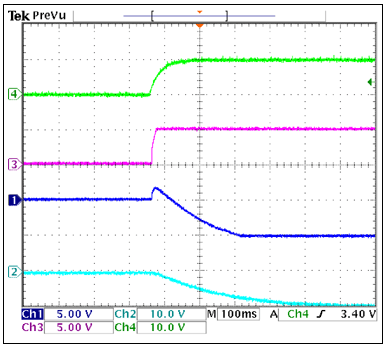

圖 2. 圖 1 所示電路的上電響應

CH1 = 穩定的 -5V 輸出

CH2 = 負電源電壓

CH3 = 穩定的+5V 輸出

CH4 = 正電源電壓

通過控制 Q1 的基極驅動，運算放大器能夠保持其反相輸入的平衡，確保 VN = -VP(R3/R1)。在 OP1 接管之前由電阻 R5 為 Q1 提供初始基極電流，此時，OP1、Q1 和 R1、R3、R4、R5 組成一個負反饋網絡，用于調整 VN 到 -VP(R3/R1)：

VOP1+ = VOP1-

VOP1+ = 0V

疊加后：

VOP1-' = VP(R3/(R3+R1)

VOP1-'' = (VN(R1/(R1+R3)

VOP1- = VOP1-' + VOP1-''

VOP1- = VP(R3/(R3+R1)) + VN(R1/(R1+R3))

VN = -VP(R3/(R3+R1))((R1+R3)/R1)

因此：VN = -VP(R3/R1)

也可以表示為：

IR1 = VP/R1

因此：VN = -IR1 × R3 = (-VP/R1)R3

不穩定的負電源所允許的電壓范圍為：-6V 至 -24V。對于更寬的輸入電源范圍，可以使用增益更高的晶體管替代 Q1 或者是阻值較小的 R4 和 R5。VN 可提供最高 100mA 的輸出電流而且沒有失真，但 VP 受限于 IC1 基準，最大電流為 30mA，該電流下 VP 比標稱值降低約 0.3V (需要較大的正負載電流時，可以選擇其它正向穩壓源)。

圖中所示的運算放大器的 IBIAS 忽略不計，為了降低其它運算放大器的 IBIAS 誤差，R2 應等于 R1||R3。
