運算放大器是具有很高放大倍數的電路單元。在實際電路中，通常結合反饋網絡共同組成某種功能模塊。它是一種帶有特殊耦合電路及反饋的放大器。其輸出信號可以是輸入信號加、減或微分、積分等數學運算的結果。

 輸入失調電壓(Offset Voltage，VOS)

定義：在運放開環使用時， 加載在兩個輸入端之間的直流電壓使得放大器直流輸出電壓為 0。

優劣范圍：1µV 以下，屬于極優秀的。100µV 以下的屬于較好的。最大的有幾十 mV。

對策：

1、選擇 VOS 遠小于被測直流量的放大器，

2、過運放的調零措施消除這個影響

3、如果你僅關心被測信號中的交變成分，你可以在輸入端和輸出端增加交流耦合電路，將其消除。

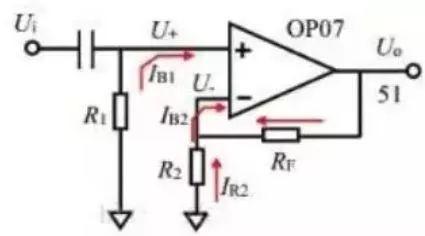

如果 IB1=IB2，那么選擇 R1=R2//RF，可以使電流形成的失調電壓會消失。但實際中 IB1=IB2 很難滿足

 失調電壓漂移(Offset Voltage Drift)

定義：當溫度變化(µV/°C)、時間持續(µV/MO)、供電電壓(µV/V)等自變量變化時， 輸入失調電壓會發生變化。

后果：很嚴重。因?yàn)樗荒鼙徽{(diào)零端調零，即便調零完成，它還會帶來新的失調。

對策：第一， 就是選擇高穩定性，也就是上述漂移系數較小的運放。第二，有些運放具有自歸零技術，它能不斷地測量失調并在處理信號過程中把當前失調電壓減掉。
