運算放大器的電壓轉移特性及圖形符號介紹

這就是一個可以進行加、減、積分、微分運算的放大器，里面是由多個三級管放大電路組成的。具有高輸入電阻，這有啥好處?高輸入電阻就是和信號源串聯的時候，能從信號源分到的電壓更多，減少輸入的損耗。里面的構造可以進行大倍數的電壓放大，輸出電極與負載連的話，輸出電阻低，損耗小。

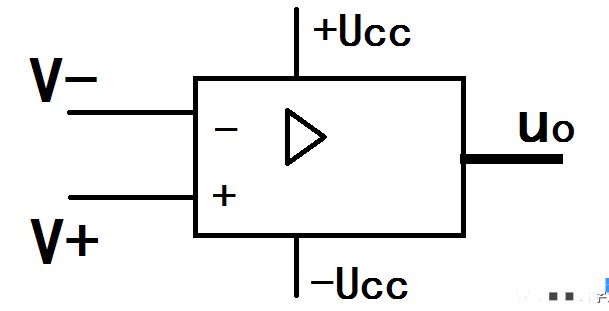

1.運算放大器的圖形符號

上圖中三角就是電流的方向，其中電壓放大倍數為Ao 他有5個端子，作用是：

①+Ucc與-Ucc接正負直流電源，通常為+12V與-12V或者+15V與-15V。

②V+為同相輸入端，信號從這進，輸入輸出波形同相。(同相可以理解形狀一樣)

③V-為反相輸入端，信號從這進，輸入信號和X軸一對稱就是輸出信號的波形。

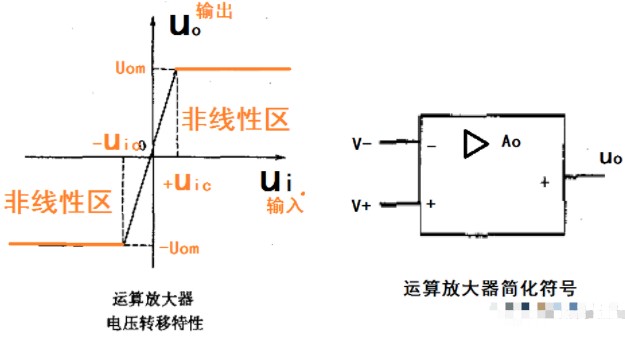

2.運算放大器的電壓轉移特性

運算放大器

輸入電壓從0開始到+Uic或-Uic那兩條黑色斜線，就是線性區，也就是固定的放大倍數。(比如放大10倍的運算放大器，輸入1V輸出就是10V，如果Uic=5V，就是說當輸入超過5V比如6V 、7V他輸出就不會放大10倍了，這樣就不是固定比列放大了，說白了線性的實質意思就是固定比列放大)而輸入電壓超過線性區域的范圍就是非線性區了，也成為飽和區，圖上橘黃色的線。

圖上Uom成為輸出飽和電壓。

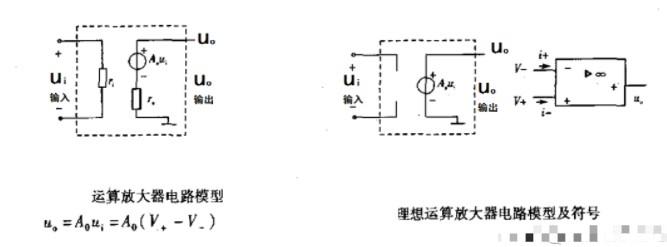

3.理想運算放大器

①輸入電阻為∞無窮大，也就是說，不管你電源內有多少電阻，你信號進來就沒損耗。

②輸出電阻為0，也就是說輸出的時候全部都放大了，器件沒電阻就沒損耗。

③電壓放大倍數趨近于∞無窮大。

①理想運算放大器由于放大倍數趨近于無窮大，而輸出電壓Uo有限，因此使V+減去V-趨近于0 從而推出V+=V-

②輸入電阻ri趨近于無窮大，也就是斷開狀態，輸入電流兩端i+=i-=0
