運算放大器的電路結構與參數介紹

運算放大器電路結構

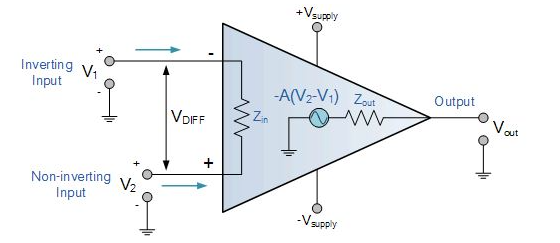

典型運算放大器的內部原理圖如下所示：

帶（-）號的端子稱為反相輸入端，帶（+）號的端子稱為同相輸入端。

V+和V-電源端子分別連接至直流電壓源的正端子和負端子。 V+和V−的公共端連接到參考點或地，否則兩倍的電源電壓可能會損壞運放。

運算放大器的參數規格

總諧波失真 (THD)： 運算放大器本身產生的噪聲。通常以dB表示。

失調電壓： 當施加在輸入引腳之間時，將導致直流輸出電壓為零的直流電壓。如果兩個輸入都接地，運算放大器的輸出電壓將不會為零。

轉換速率： 對于給定輸入，輸出發生變化所需的時間。指定為 V/mS。

等效輸入噪聲電壓： 運算放大器的噪聲性能。理想電壓源與代表內部生成噪聲的輸入引腳串聯。

共模抑制比： 運算放大器抑制同時出現在兩個輸入上的信號的能力。對于差分放大器應用尤其重要。
