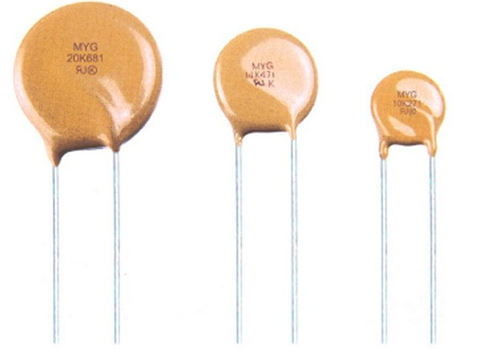

壓敏電阻使用注意事項

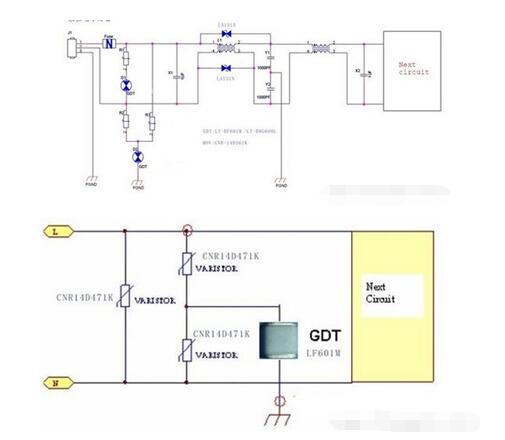

電子元器件壓敏電阻一般并聯在電路中使用，當電阻兩端的電壓發生急劇變化時，電阻短路將電流保險絲熔斷，起到保護作用。壓敏電阻在電路中，常用于電源過壓保護和穩壓。如何正確接線非常重要，我們首先要搞清楚有共模和差模兩種保護模式。 比如，電源防雷的保護模式有共模和差模兩種方式。共模保護指相線-地線（L-PE）、零線-地線（N-PE）間的保護；差模保護指相線-零線（L-N）保護。如下電路：

L、N線間壓傲虎敏電阻一般為14D471K或14D561K。線-大地間的保護選擇14D182K。

壓敏電阻MOV是一種限壓型保護器件。利用壓敏電阻的非線性特性，當過電壓出現在壓敏電阻的兩極間，壓敏電阻可以將電壓鉗位到一個相對固定的電壓值，從而實現對后級電路的保護。壓敏電阻主要可用于直流電源、交流電源、低頻信號線路、帶饋電的天饋線路。

共模保護：指SPD接在相線，中性線對地線之間，線路與設備內電路和器件對地絕緣。

差模保護：指SPD接在相線對中性線之間與相線與相線之間。保護設備兩個輸入端之間的電路與器件。

第一、壓敏電阻的連接線注意事項

將壓敏電阻接入電路的連接線要足夠粗，推薦的連接線的尺寸注：接地線為5.5 mm2以上連接線要盡可能短，且走直線，因為沖擊電流會在連接線電感上產生附加電壓，使被保護設備兩端的限制電壓升高。

例如：若壓敏電阻MY兩端各有3 cm長的接線，它的電感量L大體為18 nH，若有10 KA的8/20沖擊電流流入壓敏電阻，把電流的升速看作10KA / 8Μs，則引線電感上的附加電壓UL1、UL2大體為 UL1= UL2=L（di/dt）=18&TImes;10-9（ 10&TImes;103 / 8&TImes;10-6 ）=22.5 V 這就使限制電壓增高了45V。

第二、壓敏電阻的串聯和配對

壓敏電阻可以很簡單地串聯使用。將兩只電阻體直徑相同（通流量相同）的壓敏電阻串聯后，漆壓敏電壓、持續工作電壓和限制電壓相加，而通流量指標不變。例如在高壓電力避雷器中，要求持續工作電壓高達數千伏，數萬伏，就是將多個ZnO壓敏電阻閥片迭和起來（串聯）而得到的。壓敏電阻可以并聯，目的是獲得更大的通流量，或者在沖擊電流峰值一定的條件下減小電阻體中的電流密度，以降低限制電壓。

當要求獲得極大的通流量［ 例如8/20，（50～200）KA ］，且壓敏電壓又比較低（例如低于200V）時，電阻體的直徑 / 厚度比太大，在制造技術上有困難，且隨著電阻體直徑的加大，電阻體的微觀均勻性變差，因此通流量不可能隨電阻體面積成比例地增大。這時用較小直徑的電阻片并聯可能是個更合理的方法。由于高非線性，壓敏電阻片的并聯需要特別小心謹慎，只有經過仔細配對，參數相同的電阻片相并聯，才能保證電流在各電阻片之間均勻分配。針對這種需求，本公司專門為用戶提供配對的電阻片。 此外，縱向連結的幾個壓敏電阻器，使用經過配對的參數一致的壓敏電阻器后，當沖擊侵入時，出現在橫向的電壓差可以很小。在這種情況下，配對也是有意義的。

第三、壓敏電阻與氣體放電器件的串聯和并聯

壓敏電阻可以與氣體放電管、空氣隙、微放電間隙等氣體放電器件相串聯（圖10.5a），這個串聯組合的正常工作要滿足兩個基本條件：①、系統電壓上限值應低于氣體放電器件G的直流擊穿電壓；②、G點火后在系統電壓上限值下，壓敏電阻MY中的電流應小于G的電弧維持電流，以保證G的熄弧。 這種串聯組合具有電容量小，工作頻率高；漏電流極小安全性好；以及不存在壓敏電阻MY在系統電壓下老化的問題，因而可靠性高等優點，但同時也有氣體放電器件相應慢所引起的“讓通電壓”問題。壓敏電阻也可與氣體放電管并聯，以降低氣體放電管的沖擊點火電壓。
