壓敏電阻器(MOV)基本參數與選型介紹

壓敏電阻一般指用氧化鋅（ZnO）等金屬氧化物材料制作的電壓敏感元件。與氣體放電管（GDT）、瞬態電壓抑制二極管（TVS）一樣屬于限壓型保護器件。除了英文名稱Metal Oxide Varistors (MOV)、Voltage Dependent Resistor (VDR)、Varistor以外，壓敏電阻器的中文名稱也不少，在臺灣地區還有突波吸收器、浪涌抑制器、吸波器等別稱。

工作原理

壓敏電阻具有非線性伏安特性，應用時一般并聯在電路中。當電路正常工作時（電壓低于閾值），壓敏電阻相當于一個阻值無窮大的電阻（即斷開狀態），不影響電路正常工作。

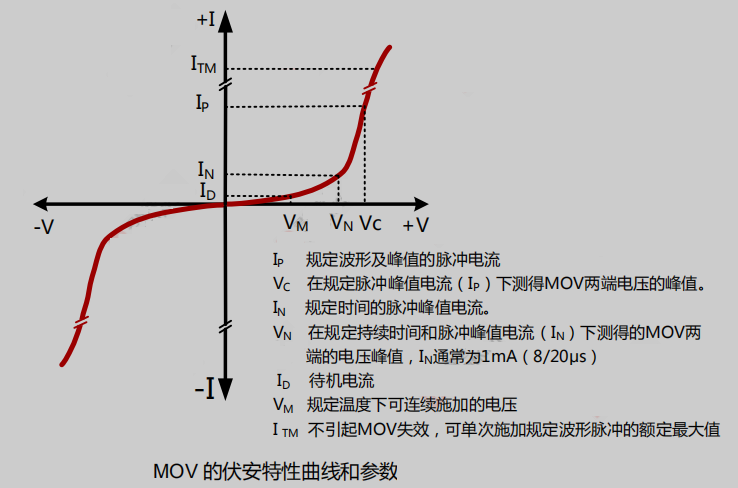

MOV的伏安特性曲線和壓敏電阻參數

當電路承受異常瞬時過電壓并達到導通電壓（超過閾值）時，壓敏電阻相當于一個阻值無窮小的電阻（近乎導體），能夠迅速由高阻狀態變為低阻狀態，泄放由異常瞬時過電壓導致的瞬時過電流到地，同時把異常瞬態過壓箝位在一個安全水平之內，從而保護后級電路免遭異常瞬時過電壓的損壞。

基本參數

壓敏電阻對電壓的響應速度較快，響應時間為ns級，比氣體放電管快，比TVS管稍慢。在產品規格書上，一般都會列出以下參數：

1．標稱壓敏電壓(V)：指通過規定持續時間的脈沖電流（一般為1mA持續時間一般小于400mS）時壓敏電阻器兩端的電壓值。

2．電壓比：指壓敏電阻器的電流為1mA時產生的電壓值與壓敏電阻器的電流為0.1mA時產生的電壓值之比。

3．最大限制電壓(V)：在壓敏能承受的最大脈沖峰值電流Ip及規定波形下壓敏電阻兩端電壓峰值。

4．殘壓比：通過壓敏電阻器的電流為某一值時，在它兩端所產生的電壓稱為這一電流值的殘壓。殘壓比則是殘壓與標稱電壓之比。

5．通流容量(kA)：通流容量也稱通流量，是指在規定的條件（規定的時間間隔和次數，施加標準的沖擊電流）下，允許通過壓敏電阻器上的最大脈沖（峰值）電流值。

6．漏電流(mA)：漏電流也稱等待電流，是指壓敏電阻器在規定的溫度和最大直流電壓下，流過壓敏電阻器電流。

7．電壓溫度系數：指在規定溫度范圍（溫度為20℃～70℃）內，壓敏電阻器標稱電壓的變化率，即在通過壓敏電阻器的電流保持恒定時，溫度改變1℃時，壓敏電阻器兩端電壓的相對變化。

8．電流溫度系數：指在壓敏電阻器的兩端電壓保持恒定時，溫度改變1℃時，流過壓敏電阻器電流的相對變化。

9．電壓非線性系數：指壓敏電阻器在給定的外加電壓作用下，其靜態電阻值與動態電阻值之比。

10．絕緣電阻：指壓敏電阻器的引出線(引腳)與電阻體絕緣表面之間的電阻值。

11．靜態電容量（PF）：指壓敏電阻器本身固有的電容容量。

12 .額定功率：在特定的環境溫度85℃下工作1000小時，使壓敏電壓變化小于10%的最大功率。

13 .最大沖擊電流(8/20us):以特定的脈沖電流(8/20us波形)沖擊壓敏電阻器一次或兩次（每次間隔5分鐘），使的壓敏電壓變化仍在10%以內的最大沖擊電流。

選型指南

使用中，壓敏電阻一般與被保護器件或裝置并聯，其電涌吸收能力則取決于物理尺寸，可通過制造不同片徑的壓敏電阻而獲得不同的瞬態浪涌電流值。

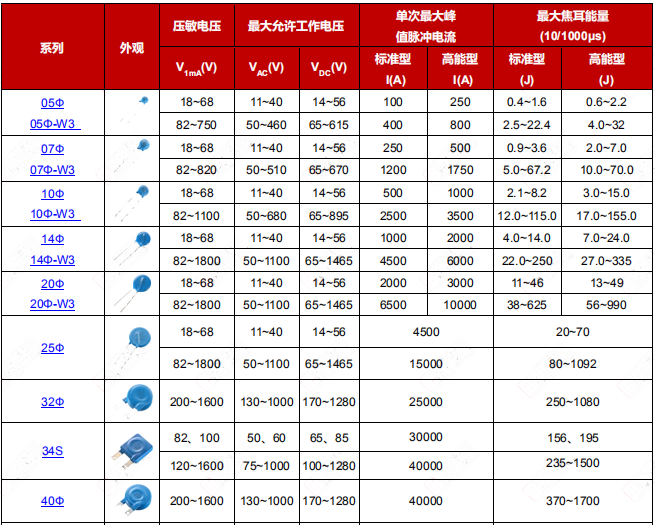

各系列壓敏電阻器（MOV）基本參數表

對于過壓保護方面的應用，壓敏電壓值應大于過壓保護實際電路的電壓值。在電源線與大地間使用壓敏電阻時，有時由于接地不良而使線與地之間電壓上升，所以通常采用比線與線間使用場合更高標稱電壓的壓敏電阻器。

值得注意的是，壓敏電阻器會隨時間而緩慢老化，實際工作中應根據沖擊次數考慮降額使用。當壓敏電阻器承受多次沖擊后，應根據實際應用環境選取更高通流量的器件。
