壓敏電阻的主要特性-壓敏電阻的優缺點是什么

壓敏電阻常見于電路板接交流電源處，它是一種限壓型保護元件，壓敏電阻參數有很多，特性不一樣，那么壓敏電阻主要特性是什么？壓敏電阻的優缺點又有哪些呢？今天小編給大家科普下壓敏電阻的特性及它的優缺點，請往下看。

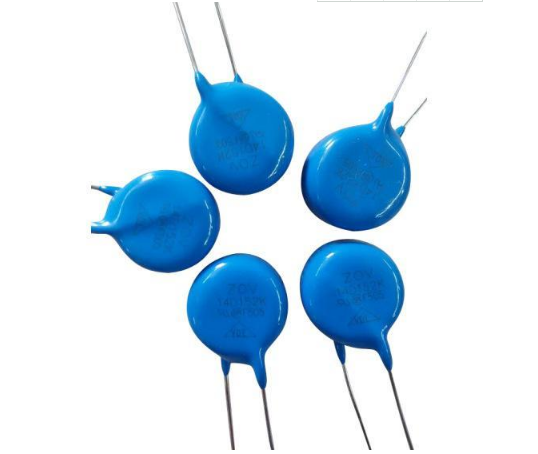

壓敏電阻主要特性

橫截面積越大，其通流容量也就越大。氧化鋅壓敏電阻的伏安特性如圖2。這種對稱型的伏安特性可用于吸收交流或直流正、負極性的浪涌電壓。在一定的電壓范圍內．其阻抗接近于開路狀態．只有微安級的漏電流通過，故功耗甚微。該元件的適用電壓范圍特別廣．可從幾伏到幾十萬伏，而且對過電壓的響應時間非常快．一般不大干50 n S：當電壓達到一定值。壓敏電阻中的電流陡然增大。它承受電流的能力非常驚人，可達幾十千安，而且不會導致電流的上升速率增大．不會產生續流和放電延遲現象。雖然壓敏電阻的瞬時功率非常大，但平均持續功率卻很小．故不能長時間工作于導通狀態。

表示壓敏電阻的特性參數有數個．其中最重要的就是壓敏電壓和通流容量。所謂壓敏電壓。是指壓敏電阻在一定沮度范圍內規定電流下的電壓降。通常規定電流為1m A直流，該基準電流下的壓敏電壓記作V lmA。必須指出的是。壓敏電阻的殘壓與壓敏電壓并非同一概念，它是壓敏電阻通過某一給定的脈沖電流在其兩端產生的電壓降。壓敏電阻的耐浪涌能力用通流容量表示。所謂通流容量。是指按規定的時間間隔和次數，在壓敏電阻上施加規定的波形電流沖擊時，壓敏電壓參數變化不超過規定值的最大峰值電流。目前測試該參數大多采用8&TImes;20uS的沖擊波形，要求VlmA的變化率不超過±lO％。

壓敏電阻的外形封裝主要有片狀引線型、環型、芯軸型和圓柱型油浸罐式幾種。其中．大通流容量的壓敏電阻采用后兩種封裝形式。

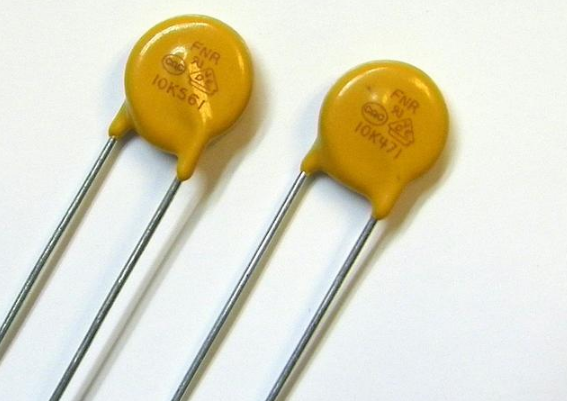

壓敏電阻的優缺點是什么

1）壓敏電阻優點

• 多種浪涌吸收能力：標準、高浪涌、超高浪涌，壓敏電阻的物理尺寸決定其浪涌吸收能力；

• 廣泛的可變電阻電壓范圍18V-1800V，其精度通常在10%上下，能夠滿足低壓到高壓的應用需求；

• 單體通流量可達到幾百安培至幾十千安培，直徑為53mm的壓敏電阻單體在8/20us波形的單次通流量可達到70KA；

• 響應速度快ns級，比TVS管慢些，比氣體放電管快；

• 尺寸多樣化，各種引線形式：直、彎和其他特殊引線類型；

2）壓敏電阻缺點

• 寄生電容大，在高頻信號系統中會引起高頻信號傳輸畸變；

• 一種老化型元器件，在大功率電源端口保護時，常與氣體放電管串聯使用，減緩老化，延長使用壽命；

壓敏電阻自身的優劣特性，決定了其應用環境，一般主要應用于AC交流輸入端防雷保護中。

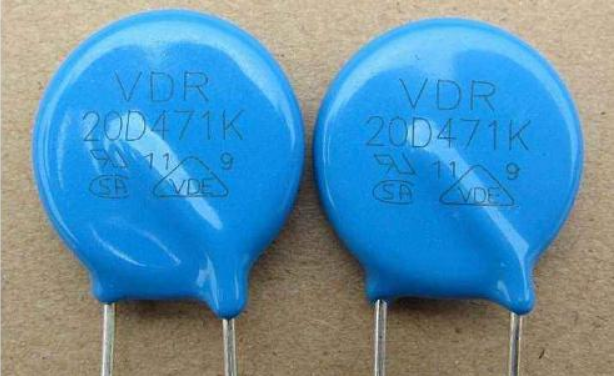

壓敏電阻應用范圍

電源系統、浪涌抑制器、安防系統、電動機保護、汽車電子系統、家用電器

壓敏電阻主要應用于瞬態過電壓保護，但是它的類似于半導體穩壓管的伏安特性，還使它具有多種電路元件功能，例如可用作：

（1）直流高壓小電流穩壓元件，其穩定電壓可高達數千伏以上，這是硅穩壓管無法達到的。

（2）電壓波動檢測元件。

（3）直流電平移位元件。

（4）均壓元件。

（5）熒光啟動元件
