用光耦合器驅動達林頓晶體管圖解

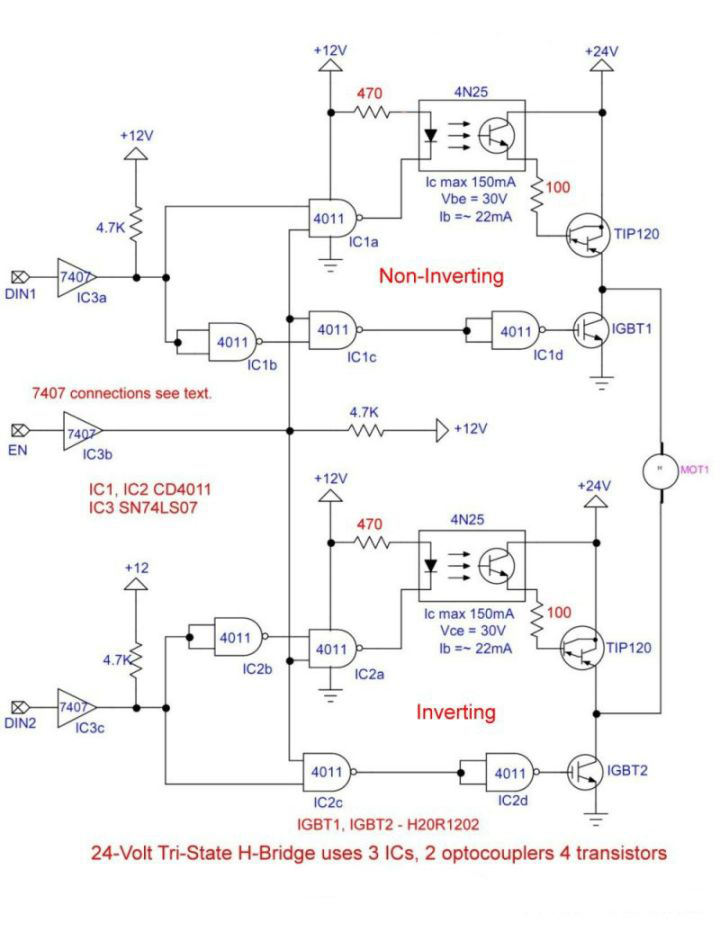

在本系列中，我已經說明了許多電路組合。在上面的示意圖中，我將TIP120達林頓功率晶體管用于高端（Vcc）開關。

這樣做是因為很難在p溝道MOSFET上找到高電流，低電阻。我嘗試使用的2個p溝道MOSFET IRF9540和IRF6930過熱并且掉了很多電壓。它們設計用于高壓，低電流，高頻開關。兩者的抵抗力都很高。

MOSFET的源極柵極電壓（Vgs）低，通常限制為20伏。這意味著如果沒有完整的電路返工，我將無法使用24伏，36伏或48伏電動機。

注意：在此示例中，電機電壓必須與12伏邏輯電壓分開。

先進光半導體-光耦繼電器

TIP120在60伏時的額定值為5安。當基極電流為20-30mA時，增益達到1000+。 4N25型光耦合器很容易提供這一點。 Rb為100歐姆。

跨集電極-發射極測量的飽和電壓在3.6A時為2.1V。

請參見使用TIP120和TIP125功率達林頓晶體管的教程。

光耦合器不僅為更高的+ Vcc提供電壓隔離，而且可以產生比我在此使用的CMOS邏輯更大的驅動電流。

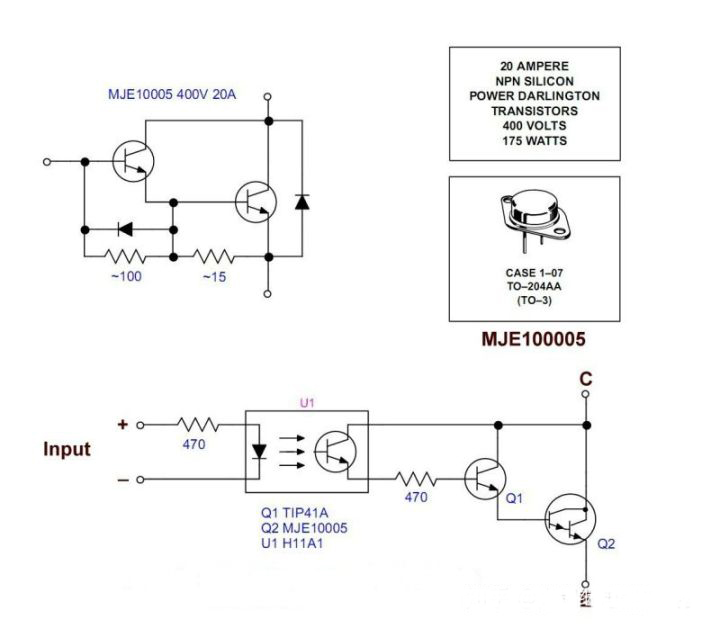

MJE10005提供更大的電流能力，并在更高的電壓下工作。但是當驅動器的基本電流為400mA至2A時，我所知道的任何光耦合器都無法提供。

因此，我使用了光電耦合器可以驅動的TIP41A晶體管，然后用它來驅動MJE10005。
