發光二極管也是一種二極管，與普通的二極管一樣，也具有單向?qū)щ娦裕⑶艺９ぷ鲿r其兩端電壓隨工作電流變化很小，故發光二極管亦可以作為穩壓二極管使用。本文介紹一款采用藍色發光二極管和NPN型三極管構成的簡單實用的穩壓電路。

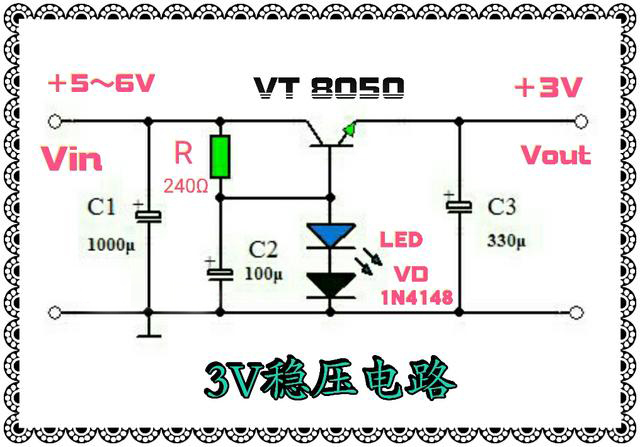

簡單的3V穩壓電路。

圖中的LED為小功率的藍色發光二極管，其在電路中既作為穩壓二極管使用又作為電源指示燈使用。我們知道，藍色發光二極管點亮?xí)r的正向壓降在3V左右，并且基本不隨工作電流而變化。這里L(fēng)ED和1N4148硅開關二極管串聯給三極管VT的基極提供一個穩定的約3.7V的基準電壓。

三極管VT在這里可以視為一個射極跟隨器，其基極電壓為穩定的3.7V，由于硅三極管發射結的正向壓降約為0.7V，故VT發射極輸出的電壓為穩定的3V電壓。假設輸入電壓Vin發生變化，由于VT基極的電壓穩定不變，故發射極輸出電壓也不變。

這種穩壓電路的輸出電流與三極管VT的Icm、Pcm等參數有關。圖中采用的是8050三極管，其耐壓值為25V，Icm為1.5A，Pcm為1W。為了防止三極管管耗過大而嚴重發熱，一般三極管的管耗可以選擇在Pcm的一半左右。假設本電路的輸入電壓Vin為5V，負載電流（即三極管的發射極電流）為300mA，則VT的管耗為（5V－3V）x 0.3A＝0.6W。可見，選用Pcm為1W的8050三極管完全可以勝任。若想輸出更大的電流，可以選用2SD882或TIP系列的達林頓管。

這種電路若需要獲得更高的穩定電壓輸出，可以將兩個或多個發光二極管串聯使用。

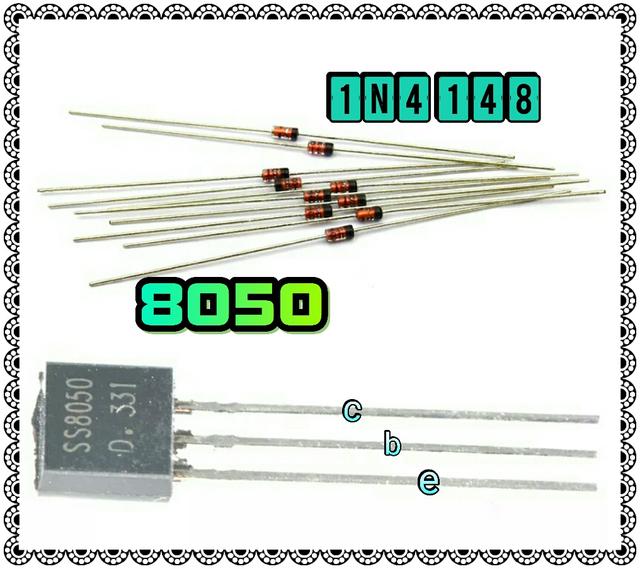

8050三極管和1N4148二極管的外形。

TO-92封裝的8050三極管的引腳排列如上圖所示。1N4148為常用的硅開關二極管，其耐壓值為75V，整流電流為0.15A。

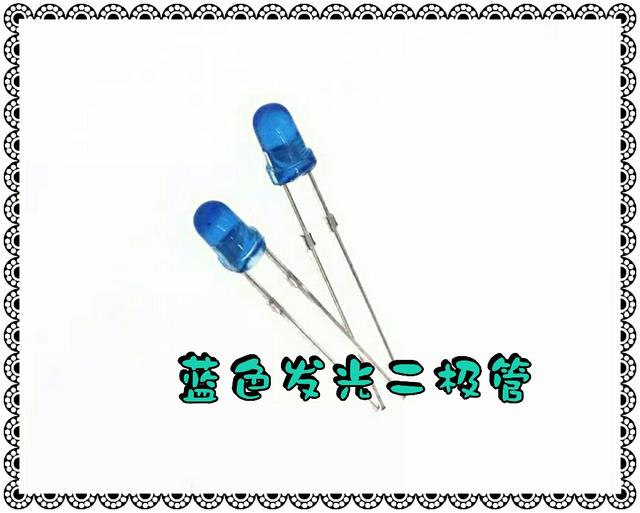

小功率藍色發光二極管。

小功率藍色發光二極管工作時的正向壓降在3V左右，其最大工作電流為20mA。
