壓電繼電器基礎知識圖解

壓電繼電器一種電氣繼電器，具有壓電效應，即可以實現機械能和電能的相互轉換。通常應用于自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

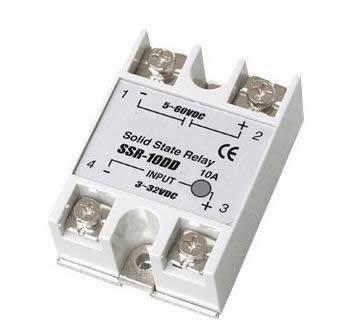

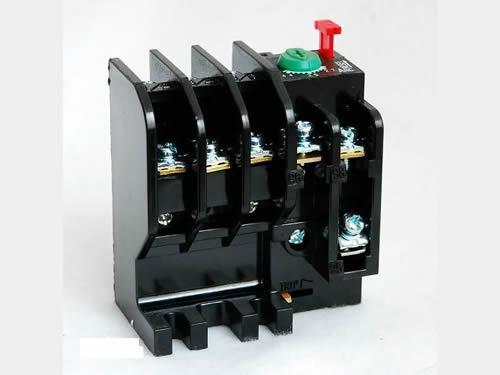

外觀特點

電繼電器包括：繼電器外殼和壓電執行器。通過對繼電器加足夠強的電壓，使其極化方向與電場方向一致，當去掉外電場后，繼電器內仍存在剩余極化強度，如果外界的作用能使此極化強度發生變化，繼電器產生壓電效應。

主要功能

壓電繼電器是具有隔離功能的自動開關元件，廣泛應用于遙控、遙測、通訊、自動控制、機電一體化及電力電子設備中，是最重要的控制元件之一。

壓電繼電器具有能反映一定輸入變量（如電流、電壓、功率、阻抗、頻率、溫度、壓力、速度、光等）的感應機構（輸入部分）；有能對被控電路實現“通”、“斷”控制的執行機構（輸出部分）；在繼電器的輸入部分和輸出部分之間，還有對輸入量進行耦合隔離，功能處理和對輸出部分進行驅動的中間機構（驅動部分）。

作為控制元件，概括起來，壓電繼電器有如下幾種作用：

1）擴大控制范圍：例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。

2）放大：例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。

3）綜合信號：例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。

4）自動、遙控、監測：例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行。

壓電繼電器的發展

采用改進的PZT壓電陶瓷材料，研制出一種片式結構的壓電陶瓷耦合器，以它為隔離器件，取代傳統固體繼電器中的光電耦合器，研制出壓電陶瓷耦合固體繼電器，從根本上克服了傳統的MER和SSR所存在的問題，這種繼電器具有體積小、接通時間短、觸發靈敏度高，抗干擾能力強、無電磁幅射、使用壽命長等特點。

壓電陶瓷耦合器采用PZT（PbO3，一PbTjO3，）陶瓷材料制備，針對壓電陶瓷耦合器應具有信號傳輸特性好、輸出電流大的特點，采用PZT壓電陶瓷材料A位復合取代多種氧化物摻雜的改進措施，以提高材料的壓電性，介電性，研究出性能較佳的改進PZT壓電陶瓷材料。
