線性直流穩壓電源電路介紹

單相整流電路

整流是將交流出轉換成直流電的過程，整流電路可分類為可控整流和不可控整流電路;又可分類為單相整流和多相整流電路。就單相整流電路而言，它由整流二極管和整流變壓器(或無變壓器)組成。整流變壓器用于將交流電源電壓變換到所需之值，整流二極管則利用其單向導電性將交變電壓轉換成單向的脈動電壓。

線性直流穩壓電源

直流穩壓電源根據所含調整管的工作狀態可分為線性和開關型兩種類型。按調整管與負載的連接方式，又可分為串聯型和并聯型兩種。

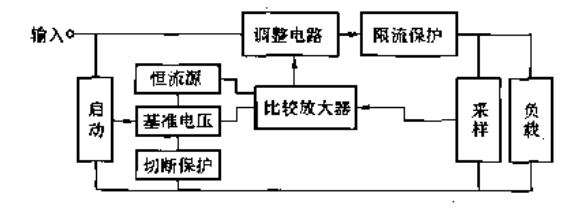

串聯型直流穩壓電源的典型組成框圖如圖

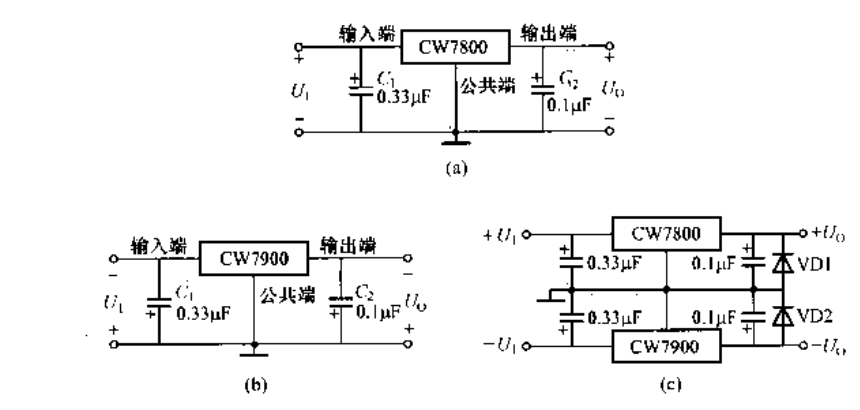

常用的串聯型直流穩壓電源集成電路有三端固定式集成穩壓器和三端可調式集成穩壓器。三端固定式集成穩壓器的三個引出端分別是輸人端、輸出端和公共(接地)端，通常有7800(輸出正電壓)和7900(輸止負電壓)兩個系列，三端可調式集成穩壓器的三個引出端分別為輸人端、輸出端和可調端，其輸出電壓可在一定范圍內連續可調。下圖是三端集成穩壓器的典型應用。
