開關穩壓電源電路介紹

單相整流電路

整流是將交流出轉換成直流電的過程，整流電路可分類為可控整流和不可控整流電路;又可分類為單相整流和多相整流電路。就單相整流電路而言，它由整流二極管和整流變壓器(或無變壓器)組成。整流變壓器用于將交流電源電壓變換到所需之值，整流二極管則利用其單向導電性將交變電壓轉換成單向的脈動電壓。

開關穩壓電源

在開關型穩壓電源中，調整管工作于開關狀態(飽和導通或截止兩種狀態)。這種穩壓電路的優點是效率高，體積小和重量輕;主要缺點是輸出高頻紋波較大，穩壓粘度較差，電路較復雜。

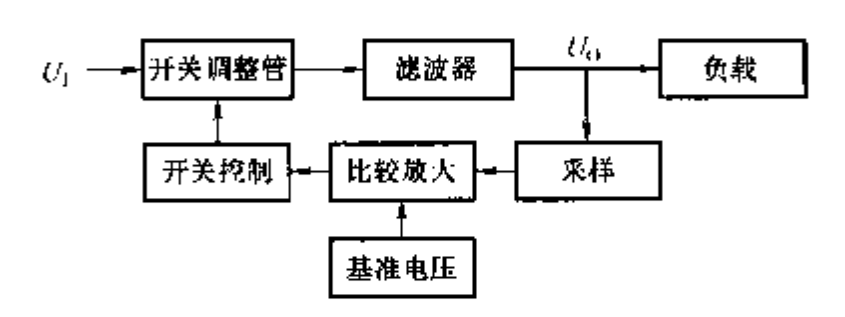

開關型穩壓電源按調整管的控制方式分為脈寬調制式、頻率調制式和脈寬與頻率均能改變的混合調制式。開關型穩壓電源多采用串聯型。按調整管控制脈沖的形成方式分為自激式和他激式。常用的他激式具有專門的脈沖形成和控制電路、其組成框圖如圖

在小功率開關穩壓電源中，通常把基準電壓單元、比較放大單元、開關控制單元和開關調整管等集成在一起，稱為集成開關電源控制器。它與外接的濾被器及其他相關電路一起構或各種開關型穩壓電源。
