肖特基二極管與場效應管分辨方法詳細介紹

肖特基二極管代換傳統普通二極管后，使用率也多了，因此有時候會很難分辨肖特基二極管和場效應管的區別。

肖特基二極管是二極管的一種，特點：低功耗、超高速、反向恢復時間極短、正向壓降小，適合作整流電路使用；

場效應管是三極管的一種，特點：輸入阻抗高、噪聲小、功耗低、漏電流小，開關特性好，適合做放大電路或開關電路。

二極管與三極管完全是兩種類型，不能相比較，但同屬電子元件類。

肖特基二極管和普通二極管或場效應管有很多相同的封裝，因此外觀有很多相似，用戶使用時有所困惑也是難免的

場效應管介紹

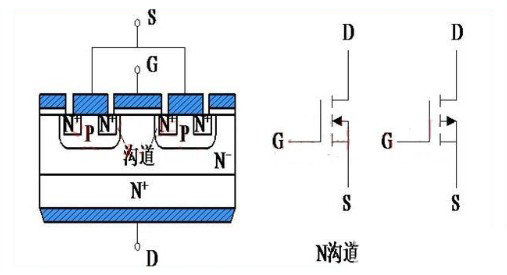

場效應管是場效應晶體管的簡稱，應為縮寫為FET。場效應管通常分為兩類：1) JFET和MOSFET。這兩類場效應管都是壓控型的器件。場效應管有三個電極，分別為：柵極G、漏極D和源極S。目前MOSFET應用廣泛，JFET相對較少。MOSFET可以分為NMOS和PMOS，下圖是PMOS的結構圖、NMOS和MOSFET的電路符號圖。

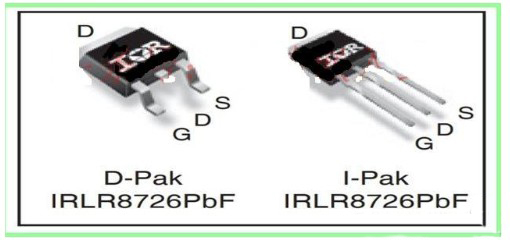

PMOS的結構是這樣的： 在N型硅襯底上做了兩個P型半導體的P+區，這兩個區分別叫做源極S和漏極D，在N型半導體的絕緣層上引出柵極G。NMOS的實物圖和引腳分布如下圖所示。

肖特基二極管介紹

肖特基二極管又叫勢壘二極管，是由金屬和半導體接觸形成的二極管，其特點為：

反向恢復時間非常短，為ns級別;

正向?qū)▔航捣浅５停簽?.3-0.5V左右;

漏電流較大、反向擊穿電壓比較低;

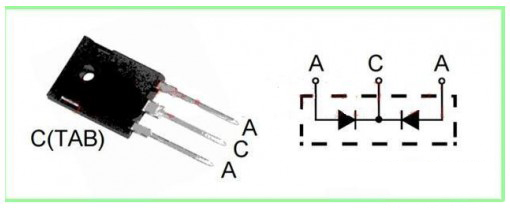

通常用在低壓開關電源中，以肖特基二極管MBR30100為例，其實物圖和結構圖如下圖所示。

該肖特基二極管有三個電極，其中一個公共端是陰極，由兩個二極管共陰極構成。

關于場效應管的反向并接的二極管的問題?

有些場效應管的規格書里原理圖上標有一個穩壓管符號，為了搞清楚其中的真正情況，我們抽取了幾種有該二極管符號的樣品進行檢測試驗，發現有以下兩種情況：

1.實際是本體的寄生二極管；2集成的肖特基二極管

前一種情況，估計是做文件時直接將其他文件中的圖形復制過來所致。關于該本體二級管的特性，在規格書中應該有規格說明的。但請大家注意，是二極管而不是穩壓管，不要被穩壓管的圖形搞暈了。

第二種情況，注意，是肖特基二極管，圖中標注的符號也不對。有些元件有這樣集成的情況，且在其參數表中一定有相關方面的參數說明，即：肖特基二極管的電壓電流參數，大家在識別元件時應該注意相關的參數
