肖特基二極管三大主要參數詳解

肖特基二極管的核心參數：

肖特基二極管和普通二極管相比，優點在于正向壓降小、通過電流大、開關速度快、工作頻率高。缺點在于反向電壓不高，不適合高電壓場景。

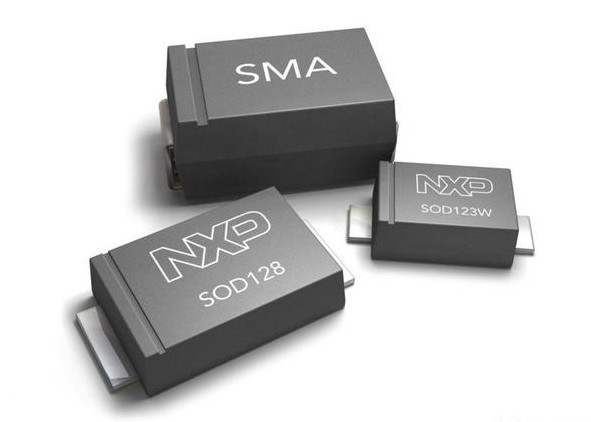

圖：貼片式肖特基二極管

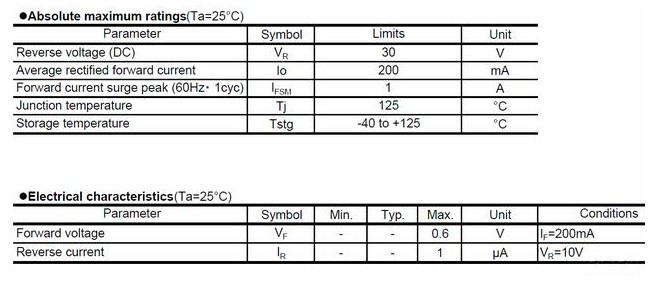

圖：Rohm RB520S-30型號的肖特基二極管基本規格

肖特基二極管的主要參數是IF、VF、VR。絕大部分時候只看這三個參數就足夠了。

IF，Current of forward， 正向電流。

如上圖第三行IO。平均正向電流200mA。使用的時候的持續電流不能超過200mA。一般信號線上沒有這么大的電流，但如果把這個二極管用在供電上，就要小心了。

VF，Voltage of forward，正向電壓。

如上圖第二個表格第二行VF最大0.6V。意思是二極管上通過200mA電流的時候，電壓降低0.6V。之所以標注了測試的電流，是因?yàn)槎O管的壓降隨著電流的降低會降低。但是這個特性一般不會用為電源做降壓使用。

VR，Voltage of reverse，反向電壓。

如上圖第一個表格的第二行VR，意思是二極管反向電壓最大30V。如果使用的時候反向電壓超過30V了，就會擊穿。

肖特基二極管的應用場景介紹

肖特基二極管在電路中的應用主要都是單向?qū)?。下面介紹幾個典型的使用方法。

升壓電路防止回流

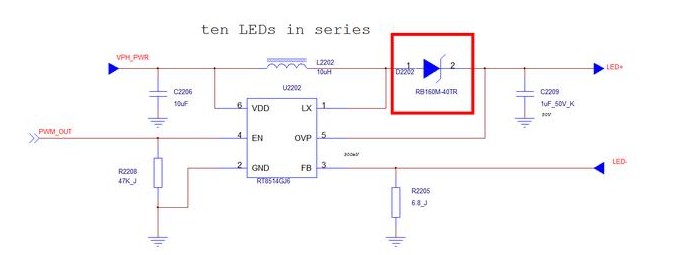

圖：升壓電路中的二極管

升壓電路中，通過電感產生脈沖電流，通過二極管防止電流回流，這樣電流就可以不斷的在二極管的右端積蓄。

電感蓄能過程中，二極管的左邊的電壓比右邊低，電能也不會從右邊流到左邊做。電感釋放電能的過程中，二極管左側電壓升高，超過了右邊的電壓，就會導通，把能量疏導到右邊去，提升右邊負載端的電壓。

所有的DC-DC都有此類二極管，用于防止電能回流。有些芯片會集成到內部去，在外面看不到。

不同電壓防止反灌

圖：雙路供電，防止反灌

有時候我們會在電路上使用幾組供電方式，例如外部輸入5V的直流電源，內部使用4.2V的電源。兩組不同的電源不能直接連在一起，因此需要通過兩個二極管來隔離開。

當一邊電壓低，另一邊電壓高的時候，高的電壓因?yàn)橛卸O管的隔離，不能灌入低電壓端。一旦高電壓撤掉了，例如外部的直流電源被拔掉了，那么低電壓的電池電壓可以馬上通過二極管給到系統

這種做法在小電流的應用場景中比較多，例如單片機系統。但是在大電流系統中很少使用，主要是二極管有壓降，系統效率低。例如電池到3.7V的時候，經過了二極管降到了3.1V，系統很容易就低壓斷電了。

同樣的做法，還可以用在信號線上，例如把上圖的兩根電源線換成兩根控制線，任意一個都可以控制，也不會互相串?dāng)_。

適當時候疏導電流

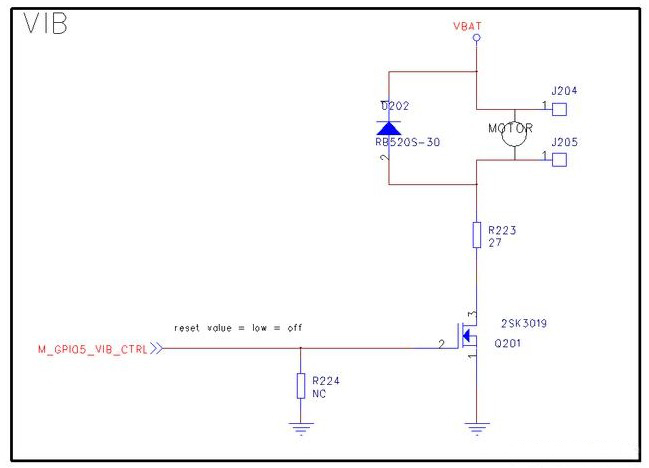

圖：馬達驅動電路，二極管泄放馬達停轉電流

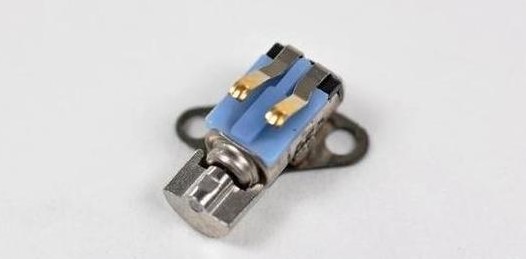

圖：柱狀馬達/振動器

在穿戴式產品和手持產品中，有時候會用到振動器，就是一個電動馬達，帶動一個偏心鐵塊旋轉。

電動機內部也是個電磁鐵，工作的時候電能轉換成機械動能，停止工作的時候機械能轉換成電能。類似于電感，外部供電停止的時候，還能保持內部的電流。

如上面原理圖所示，Q201 MOS管打開的時候，馬達開始振動。關閉的時候，馬達因?yàn)橛袘T性，依然會有電流輸出。但是此時Q201已經關閉了，馬達積蓄的電能繼續往MOS管輸出，MOS管兩端的電壓不斷被提升，升的太高了，就會把MOS擊穿。

所以加了一個二極管，當電壓高的時候，可以通過二極管回流，不會繼續提升MOS管兩端的電壓。
