肖特基二極管-開關電源中的整流利器

在電源特別是高頻開關電源中，肖特基二極管是不可或缺的整流利器，幾乎所有電源設計工程師都無可避免的需要接觸到肖特基二極管

肖特基二極管是由金屬與半導體接觸形成的勢壘層為基礎制成的二極管，也可稱為肖特基勢壘二極管，屬于金屬半導體結型二極管。作為一種低功耗、超高速半導體器件，其主要特點是正向導通壓降小，反向恢復時間短和開關損耗小，因此廣泛應用在變頻器、開關電源、模塊電源、驅動電路等場合，在微波通信等電路中它可作為整流二極管、小信號檢波二極管使用。

隨著技術的不斷發展，肖特基二極管技術也在不斷演進，基于肖特基二極管的結構及特點，其在低壓、大電流輸出等場合發揮著高頻整流的重要功能。除此之外，該器件也常被用作高頻率下的檢波和混頻，在高速邏輯電路中用作鉗位二極管。

在肖特基二極管的選型中，主要考慮導通壓降、反向飽和漏電流、額定電流、最大浪涌電流、最大反向峰值電壓、最大直流反向電壓、最高工作頻率、反向恢復時間、最大耗散功率等參數。其中，低正向電壓有助于電源效率的提高和導通狀態下效率的提升

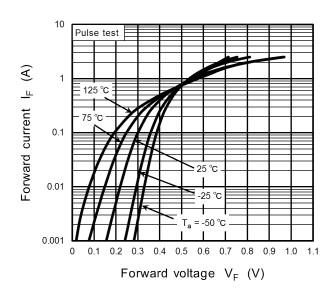

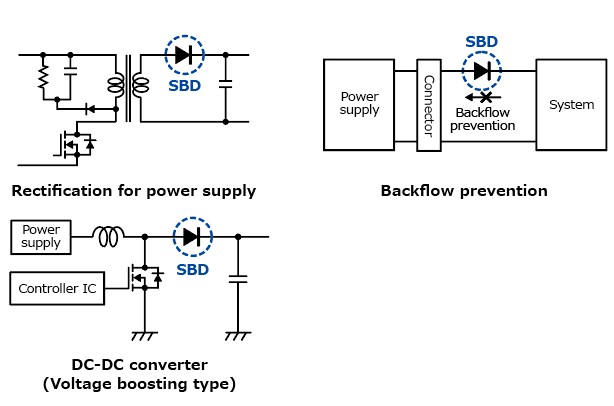

CUHS15F60的低正向電壓為VF＝0.55V（典型值），IF＝1.0A，VF＝0.66V（典型值），IF＝1.5A。低反向電流為IR＝70μA（最大值），VR＝60V，這使其非常適合在服務器和網絡設備及工業設備的電源中進行整流和防反向電流等電路功能，從而為電源電路提供更好的保護作用。

該產品采用了US2H封裝，在體積僅為2.5mm×1.4mm×0.6mm（典型值）的情況下，還能實現低熱阻的特性。并且小巧緊湊型貼片式封裝更適宜高密度電路板，可滿足市場對更小、更薄器件的需求。
