肖特基二極管技術參數知識介紹

開關電源當中我們經常會用到肖特基二極管,但是由于不同廠商等原因性能上就相差很大，我們選擇肖特基時必須要考慮以下幾點參數:

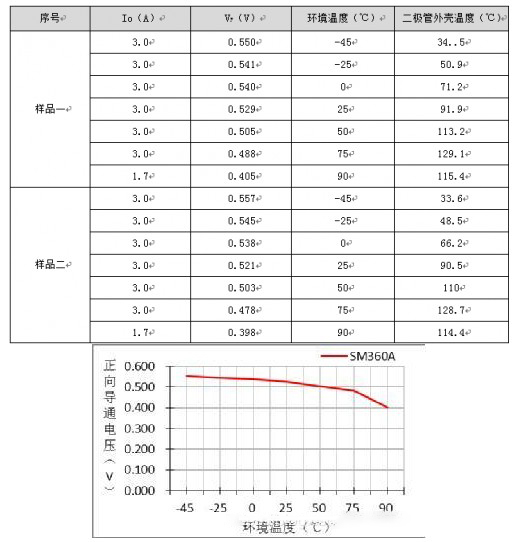

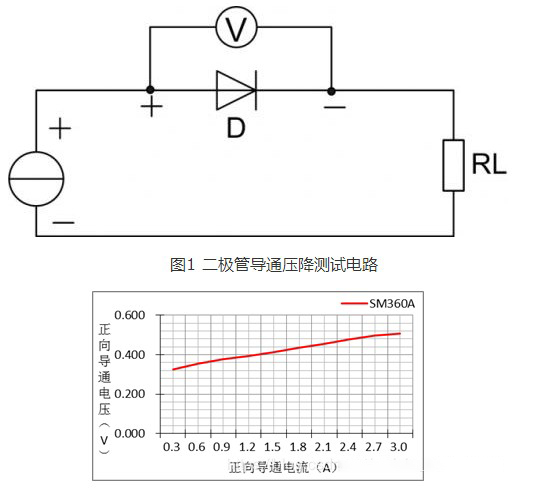

1.導通壓降VF:VF為肖特基二極管正向導通時肖特基二極管兩端的壓降，選擇肖特基二極管是盡量選擇VF較小的肖特基二極管。

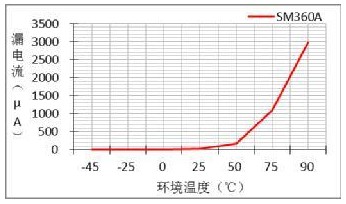

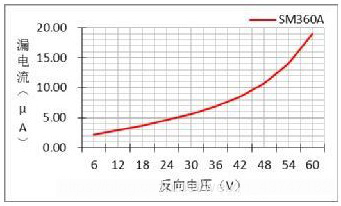

2.反向飽和漏電流IR:IR指在肖特基二極管兩端加入反向電壓時，流過肖特基二極管的電流，肖特基二極管反向漏電流較大，選擇肖特基二極管是盡量選擇IR較小的肖特基二極管。

3.額定電流IF:指肖特基二極管長期運行時，根據允許溫升折算出來的平均電流值。

4.浪涌電流IFSM:允許流過的過星的正向電流。它不是正常電流，而是瞬間電流，這個值相當大。

5.反向峰值電壓VRM:即使沒有反向電流，只要不斷地提高反向電壓，遲早會使肖特基二極管損壞。這種能加上的反向電壓，不是瞬時電壓，而是反復加上的正反向電壓。因給整流器加的是交流電壓，它的最大值是規定的重要因子。最大反向峰值電壓VRM指為避免擊穿所能加的最大反向電壓。

6.直流反向電壓VR:;上述最大反向峰值電壓是反復加上的峰值電壓，VR是連續加直流電壓時的值。用于直流電路，最大直流反向電壓對于確定允許值和上限值是很重要的。

7.工作頻率fM:由于PN結的結電容存在，當工作頻率超過某一值時，它的單向導電性將變差。肖特基二極管的fM值較高，最大可達100GHz。

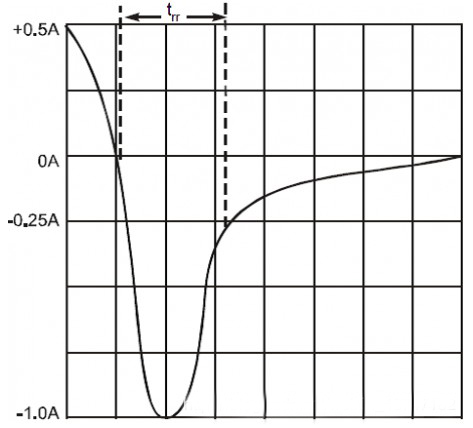

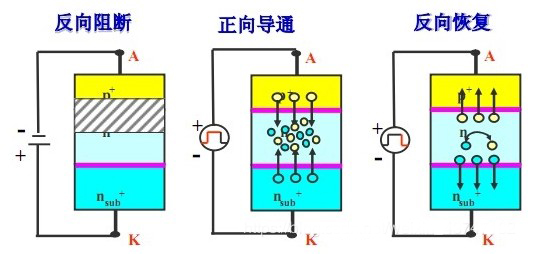

8.反向恢復時間Trr:當工作電壓從正向電壓變成反向電壓時，二極管工作的理想情況是電流能瞬時截止。實際上,一般要延遲一點點時間。決定電流截止延時的量，就是反向恢復時間。雖然它直接影響二極管的開關速度，但不一定說這個值小就好。也即當肖特基二極管由導通突然反向時，反向電流由很大衰減到接近IR時所需要的時間。大功率開關管工作在高頻開關狀態時，此項指標至為重要。
