肖特基（Schottky）二極管，又稱肖特基勢壘二極管（簡稱 SBD），它屬一種低功耗、超高速半導體器件。最顯著的特點為反向恢復時間極短（可以小到幾納秒），正向導通壓降僅0.4V左右。其多用作高頻、低壓、大電流整流二極管、續(xù)流二極管、保護二極管，也有用在微波通信等電路中作整流二極管、小信號檢波二極管使用。在通信電源、變頻器等中比較常見。

1.肖特基（Schottky）二極管的正向壓降比快恢復二極管正向壓降低很多，所以自身功耗較小，效率高。2．由于反向電荷恢復時間極短，所以適宜工作在高頻狀態(tài)下。3．能耐受高浪涌電流。4．目前市場上常見的肖特基管最高結溫分100℃、125℃、150％、175℃幾種(結溫越高表示產品抗高溫特性越好。即工作在此溫度以下不會引起失效。5.它也有一些缺點：是其耐壓較低及反向漏電流稍大。選型時要全面考慮。肖特基二極管一般用在電源次級輸出整流上面。

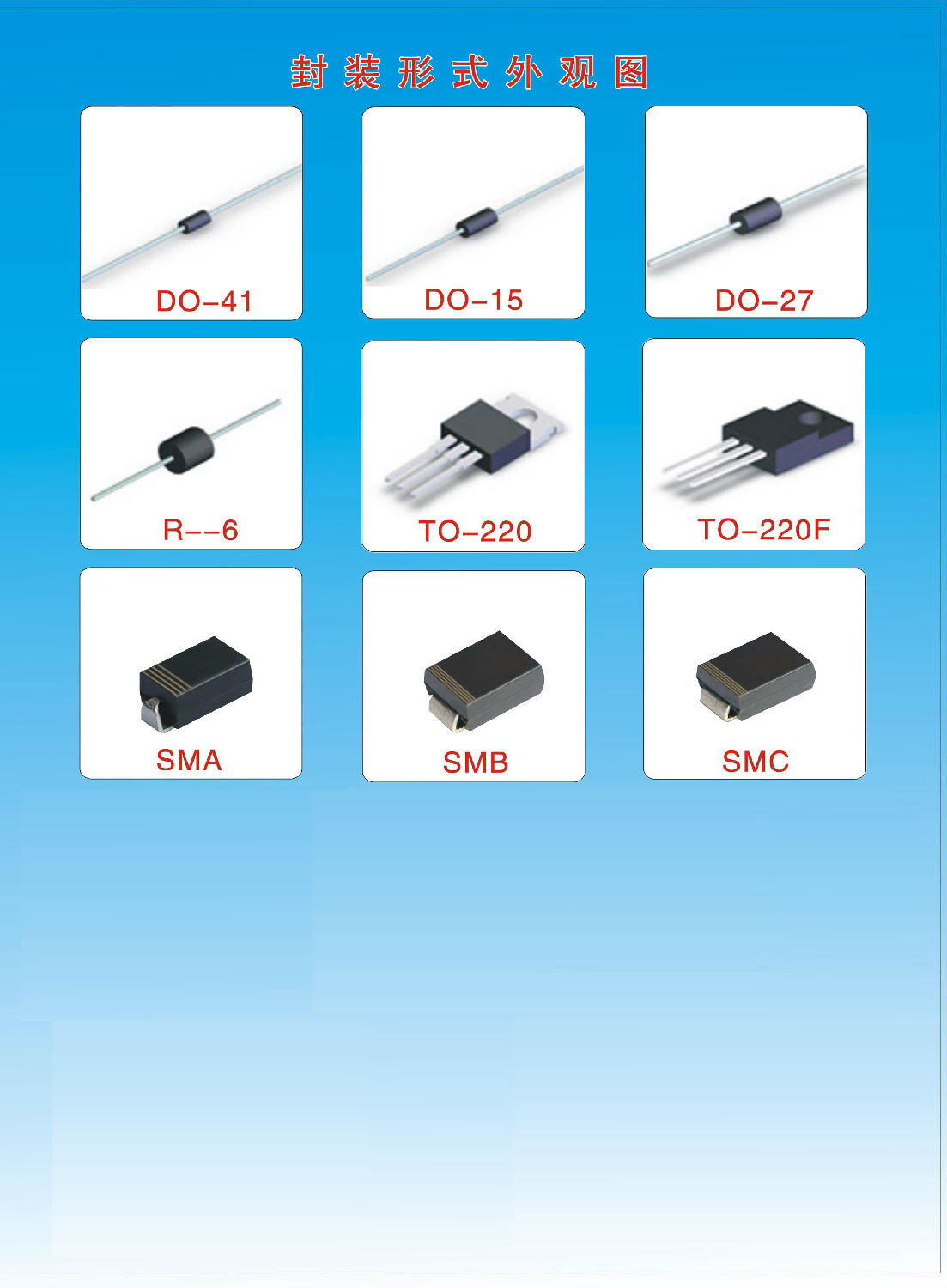

一、肖特基常見型號封裝

二、肖特基二極管常見型號及參數(shù)

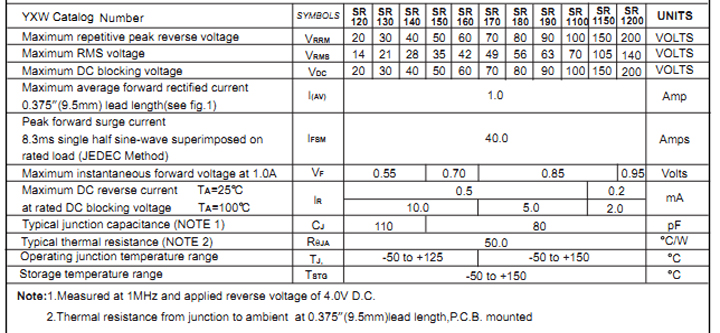

DO-41封裝:

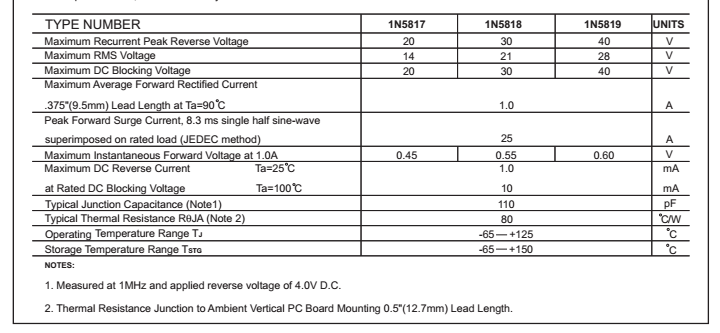

1N5817、1N5818、1N5819、SR120、SR130、SR140、SR150、SR160、SR170、SR180、SR190、SR1100、SR1150、SR1200

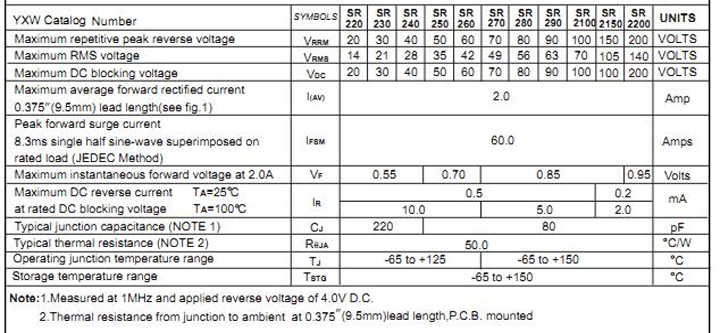

DO-15封裝：

SR220、SR230、SR240、SR250、SR260、SR270、SR280、SR290、SR2100、SR2150、SR2200

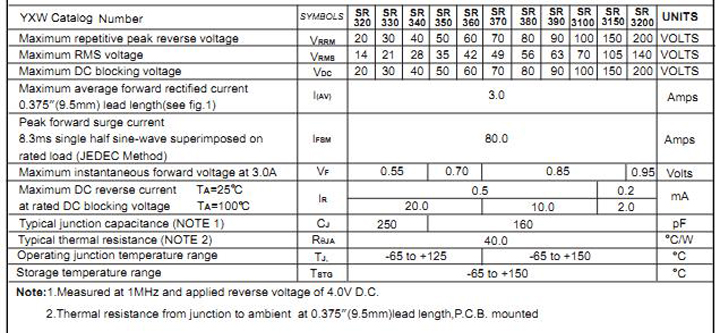

DO-27封裝：

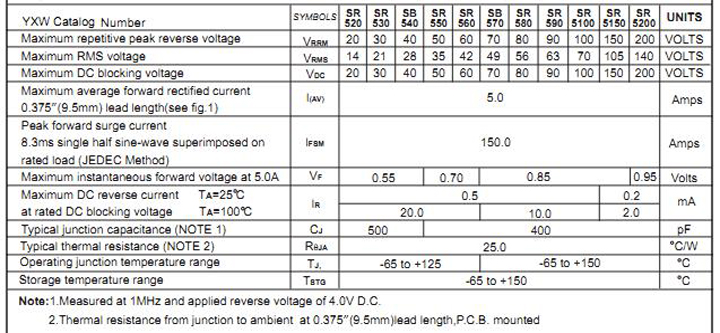

SR320、SR330、SR340、SR350、SR360、SR370、SR380、SR390、SR3100、SR3150、SR3200、SR520、SR530、SR540、SR550、SR560、SR570、SR580、SR590、SR5100、SR5150、SR5200

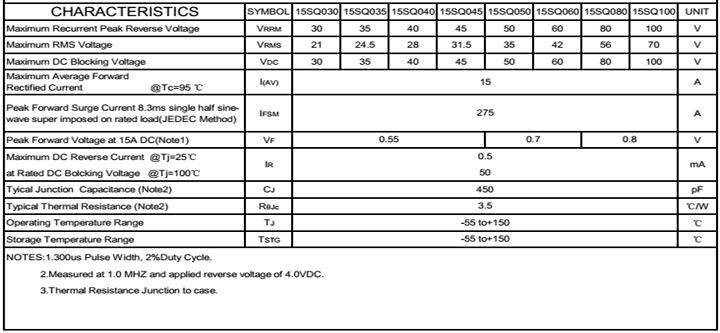

R-6封裝：

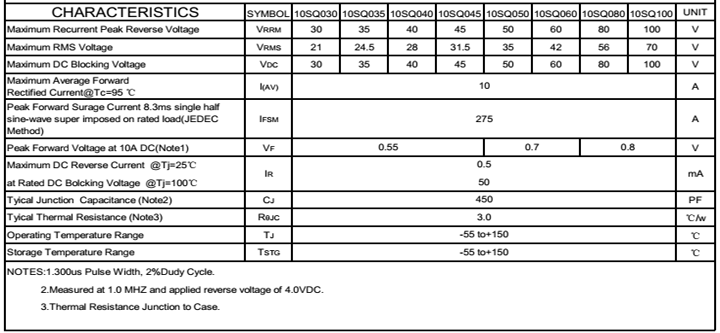

10SQ030、10SQ035、10SQ040、10SQ045、10SQ050、10SQ060、10SQ080、10SQ100、12SQ030、12SQ035、12SQ040、12SQ045、12SQ050、12SQ060、12SQ080、12SQ100、15SQ030、15SQ035、15SQ040、15SQ045、15SQ050、15SQ060、15SQ080、15SQ100

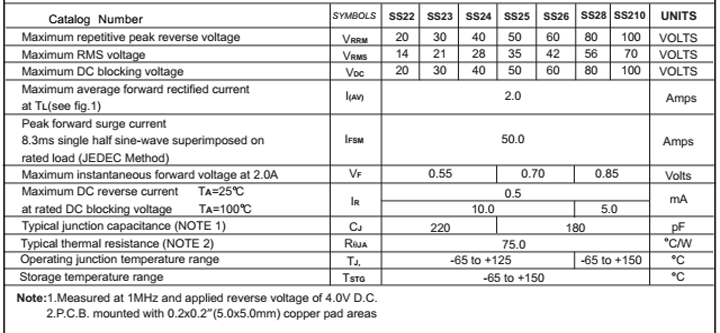

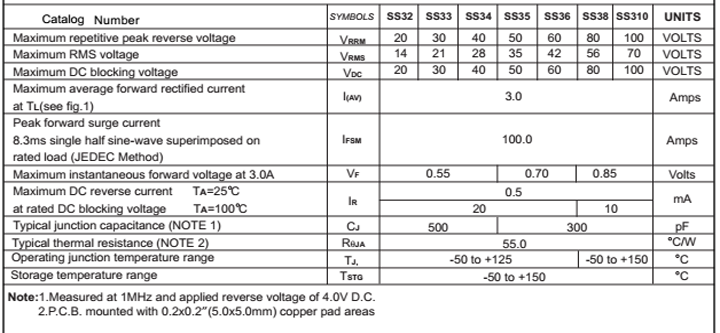

SMA、SMB、SMC封裝：

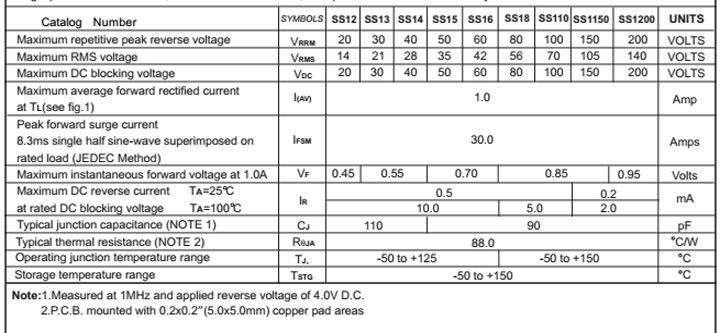

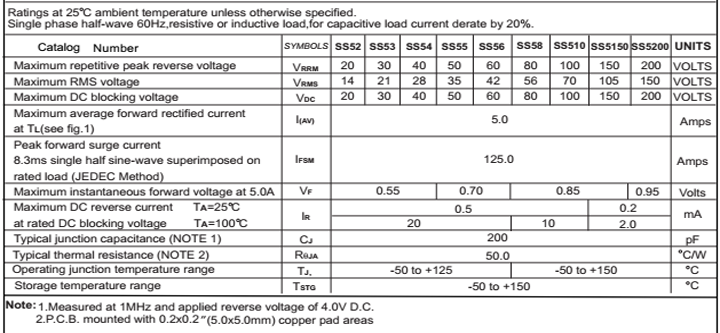

SS12、SS13、SS14、SS15、SS16、SS18、SS19、SS110、SS1150、SS1200、SS22、SS23、SS24、SS25、SS26、SS28、SS29、SS210、SS2150、SS2200、SS32、SS33、SS34、SS35、SS36、SS38、SS39、SS310、SS3150、SS3200、SS52、SS53、SS54、SS55、SS56、SS58、SS59、SS510、SS5150、SS5200

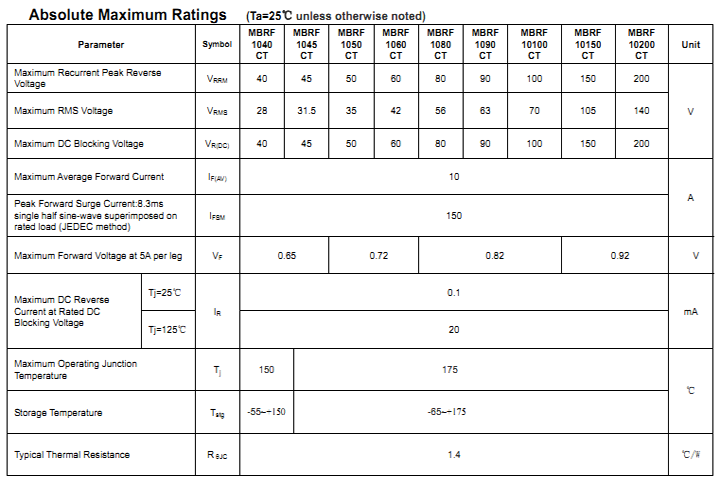

TO-220、TO-220F封裝：

MBRF1040、MBRF1045、MBRF1050、MBRF1060、MBRF1080、MBRF1090、MBRF10100、MBRF10150、MBRF10200
