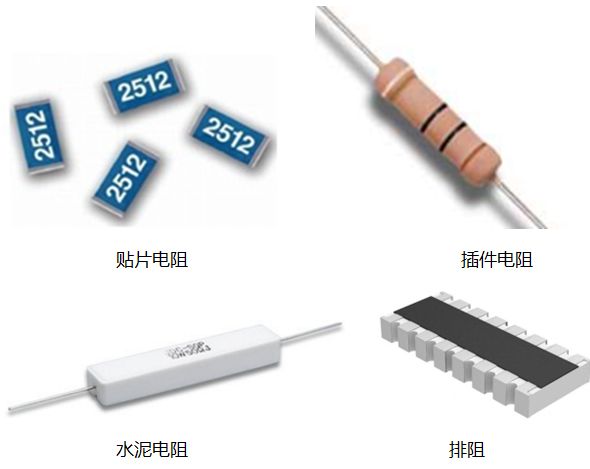

下拉電阻及上拉電阻的工作原理和必要性

1.對于一些高輸入阻抗的電路，引腳懸空容易受到外界的干擾（即使是很低的能量耦合至電路），此時設置上下拉電阻提供了一個相對低阻的通路。因為在低阻上產生一定的電壓所需的能量是比高阻的情況大得多的，這就減少了一部分能量較弱的干擾信號的影響，降低受干擾的概率。

2.對于COMS輸入，為防止靜電擊穿，設置一個上或下拉電阻，提供一個相對的低阻回路，以泄放存儲的電荷，不讓電壓積累。

3.對于高速電路，傳輸線效應開始顯現，設置上下拉電阻主要用以阻抗匹配，減少反射，保證電平能夠被正確讀寫。

4.加上下拉電阻確定電平狀態，輸入或輸出可能存在偏流，設置上下拉電阻使偏流流經電阻產生一固定的狀態的偏置電壓。

對于輸入來說，偏流極小，即使懸空高阻下可能會有相對較大的輸入電壓，且不穩定，加下拉，偏流流過電阻產生的壓降仍極小，可認為將輸入電平確定為低。

對于輸出來說，通常針對的是集電極（漏極）開路（OC）的情況，加上拉電阻確定輸出電壓的變動范圍。

上述的情況也不過是普遍上的一種描述，真正上下拉電阻的作用還是得根據具體的問題進行分析，有的時候加個上拉也許只會為了獲得與其他部件不同的微量的延遲，難以窮舉。多在實踐中分析和體會吧。
