詳解TVS管電路設計的五大事例應用知識

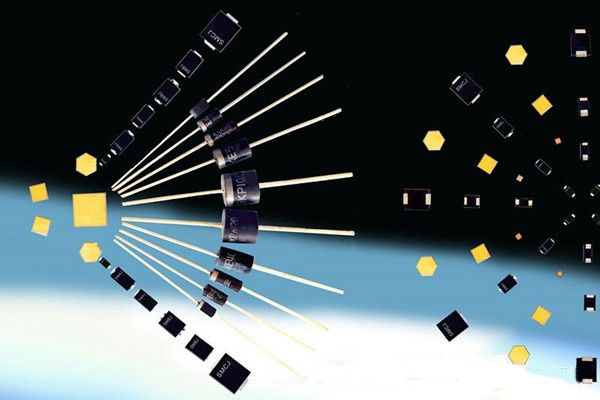

TVS管是一種高效能保護器件，具有極快的響應時間和相當高的浪涌吸收能力。當TVS管的兩端受到反向瞬態過壓脈沖時，能以極高的速度把兩端間的高阻抗變為低阻抗，以吸收瞬間大電流，并將電壓箝制在預定數值，從而有效保護電路中的元器件免受損壞。

下面就由壹芯微，帶您一起去發現TVS管在電路中的五大事例應用，讀完之后，相信你會對TVS管的電路設計及TVS管選型更加得心應手。

1、TVS管在交流電路中的應用：

所示是一個雙向TVS在交流電路中的應用電路。應用TVS管可以有效地抑制電網帶來的過載脈沖，從而起到保護整流橋及負載中所有元器件的作用。TVS管箝位電壓應不大于電路的最大允許電壓。

2、用TVS管保護直流穩壓電源：

一個直流穩壓電源，在其穩壓輸出端加上TVS管，可以保護使用該電源的儀器設備，同時還可以吸收電路中晶體管的集電極到發射極間的峰值電壓，從而保護晶體管。建議在每個穩壓源的輸出端增加一個TVS管，這樣可以大幅度地提高整機的可靠性。3、用TVS管保護晶體管電路：

各種瞬變電壓能使晶體管的EB結或CE結擊穿而損壞，特別是晶體管集電極有感性（線圈、變壓器、電動機）負載時，通常會產生高壓反電勢，因而可能使晶體管損壞。在實際應用中，建議采用TVS管作為保護器件。為TVS管保護晶體管的四種電路實例。

4、集成電路的保護：

由于現代IC的集成度越來越高，而其耐壓則越來越低，因而很容易受到瞬變電壓的沖擊而損壞，故須采取保護措施。通常在CMOS電路的輸入端及輸出端都有保護網路，為了可靠起見，在各整機對外接口處也增加了各種保護網絡。給出了用TVS管對TTL及CMOS器件進行保護的有關電路措施。

5、TVS管保護集成功放：

集成功放對外界電應力非常敏感。因此，在使用運放的過程中，如果因操作失誤或采取了不正常的工作條件，往往會出現過大的電壓或電流，特別是浪涌和靜電脈沖，從而很容易使運放受損或失效。是用TVS管在運放差模輸入端防止過壓損傷的保護電路。
