三端穩壓器結構:

L7805三端穩壓器由恒流源、放大電路、調整管三部分組成。

L7805三端穩壓器當輸入電壓變動時，輸出電壓保持不變。L7805三端穩壓器的1腳為輸入端；2腳為公共端（接地負極端），3腳為輸出端（輸出VDD+5V直流電壓）

常用的三端穩壓器，一般使用的是TO-220封裝，能提供DC5V的輸出電壓，應用范圍廣，內含過流和過載保護電路。帶散熱片時能持續提供1A的電流，如果使用外圍器件，它還能提供不通的電壓和電流。

7805是常用的三端穩壓器件，顧名思義05就是輸出電壓為5v，還可以微調，7805輸出波紋很小。

(1) 集成三端穩壓器根據穩定電壓的正、負極性分為78×××，79×××系列。附圖給出了正、負穩壓的典型電路。

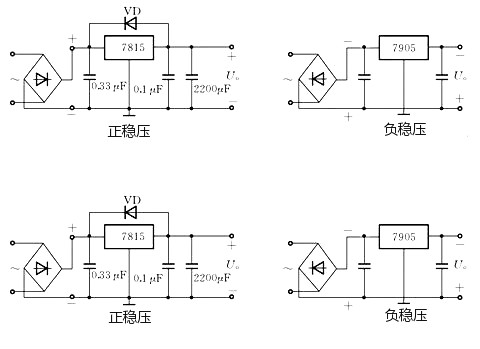

〈正、負穩壓7805電路〉

(2) 三端穩壓器的型號規格和管腳分布。

例如：78M05三端穩壓器可輸出+5 V、0.5 A的穩定電壓;7912三端穩壓器可輸出 12V、1A的穩定電壓。

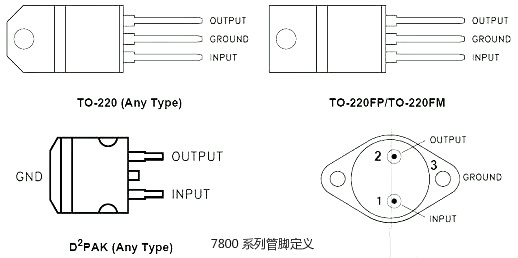

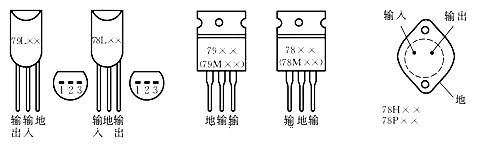

(3) 外形及管腳分布，如附圖1-25所示。

由7805，7905，7812組成的特殊的線性穩壓電源

如圖所示為一種特殊的電源電路。該電路雖然簡單，但可以從兩個相同的次級繞組中產生出三組直流電壓：+5V、-5V和+12V。其特點是：D2、D3跨接在E2、E3這兩組交流電源之間，起著全波整流的作用。
