小功率3晶體管音頻放大器知識

一、50毫瓦3晶體管音頻放大器

下面的電路是分立元件功放常采用的形式，您可能會發現在一個小的晶體管收音機中會有類似的音頻放大器。

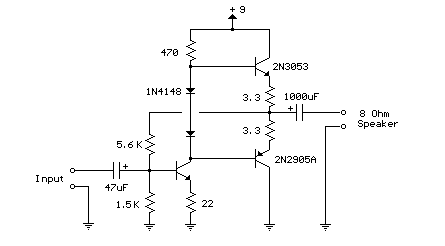

3晶體管音頻放大器（50毫瓦）

橫跨在兩個互補輸出晶體管基極之間的二極管是輸出晶體管提供偏置電壓。3.3歐姆的電阻串聯連接在兩個輸出晶體管的發射極，以穩定偏置電流，并使得溫度變化時晶體管電流不會顯著變化。如果偏置電流增大，由于電阻的作用，發射極和基極之間的電壓減小，從而降低了導通程度。

輸入阻抗大約是500歐姆，電壓增益約為5，連接8歐姆揚聲器獲得約50毫瓦功率。較高的電源電壓和輸出晶體管增加散熱片，將提供更多的功率。電路由一個9伏電源供電時消耗約30毫安電流。

二、80毫瓦3晶體管音頻放大器

該電路是類似上面的一個，但采用正反饋來獲得多一點的功率輸出。我從使用一個25歐姆揚聲器的5晶體管小收音機復制它。在上面的電路中，驅動晶體管的負載電阻器直接連接到+電源。這有一個缺點，驅動頂端晶體管的基極電流全部來自470歐姆的電阻，這限制了頂端NPN晶體管的基極電流。

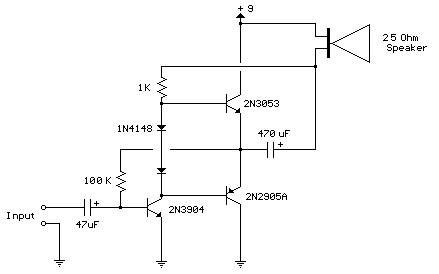

3晶體管音頻放大器（80毫瓦）

該電路可以減少該問題的影響，并允許較大的電壓擺幅，可能更多的輸出功率，但我不知道有多少沒有做大量的測試。使用小的晶體管輸出峰值電流將不超過100mA左右到25歐姆負載。但相對于第一個電路它已有所改進。

在這個電路中，1K負載電阻連接到揚聲器，當輸出為負，在1K電阻上的電壓被降低，這有助于關閉頂部NPN晶體管。當輸出為正，促進頂部NPN晶體管導通。

兩個二極管產生一個相對穩定的偏置電壓，減少交叉失真。但是，你應該小心，以確保待機電流大約是10到20毫安，無信號時輸出晶體管不會變熱。

調整100K阻值來設置輸出電壓的是1/2的電源電壓（4.5伏）。根據3904晶體管的增益這個電阻可以是任何從50K到700K的值。
