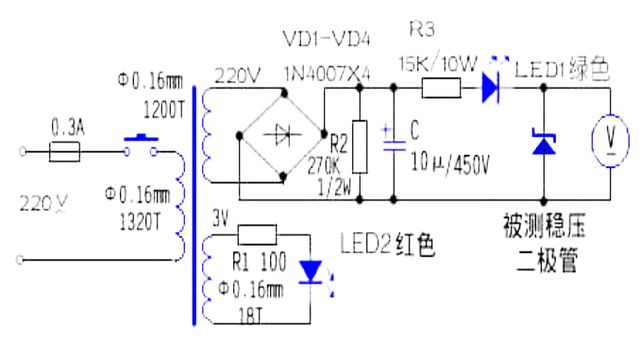

穩壓二極管檢測電路

穩壓二極管是電子電路特別是電源電路中常見元器件之一，與普通二極管不同的是，它常工作于PN結的反向擊穿區，只要其功耗不超過最大額定值，就不致損壞。1.穩壓二極管的識別常見的穩壓二極管有兩只引腳，但也有少數穩壓二極管為三只引腳（如2DW7），除通過外殼的標志識別外，初學人員更應學會用萬用表區別穩壓二極管與普通二極管。（1）穩壓二極管正、負極的識別方法。穩壓二極管正、負極的識別方法和普通二極管相同，可利用PN結正、反向電阻不同的特性進行識別，實踐中常用指針式萬用表的R×1k檔測量兩引腳之間的電阻值，紅、黑表筆互換后再測量一次。兩次測得的阻值中較小的一次，黑表筆所接引腳為穩壓二極管正極，紅表筆所接引腳為負極。有三只引腳的穩壓管從外形類似三極管，但其內部是兩只正極相連的穩壓二極管，如附圖所示。這種穩壓管正、負極的識別方法與兩只引腳的穩壓管相同，只需測出公共正極（即第腳），另兩腳均為負極。

（2）普通二極管與穩壓二極管的區分方法。先將萬用表置R×1k檔，按前述方法測出二極管的正、負極；然后將黑表筆接被測二極管負極，紅表筆接二極管正極，此時所測為PN結反向電阻，阻值很大，表針不偏轉。然后將萬用表轉換到R×10k檔，此時表針如果向右偏轉一定角度，說明被測二極管是穩壓二極管；若表針不偏轉，說明被測二極管可能不是穩壓二極管（說明：以上方法僅適于測量穩壓值低于萬用表R×10k檔電池電壓的穩壓二極管）。上述測量方法的原理是，萬用表R×10k檔的表內電池電壓比R×1k檔高得多，若穩壓二極管的穩壓值低于該電池電壓，則用R×10k檔測量時穩壓二極管的PN結就會齊納擊穿，表現為阻值讀數下降許多。而普通二極管的反向耐壓均較高，R×10k檔的表內電池電壓不足以使其反向擊穿。當然，如果穩壓二極管的穩壓值高于表內電池電壓，表針也不會偏轉，用上述方法也就不能區分被測二極管的類型了。

2.穩壓二極管的檢測用萬用表R×1k檔測量其正、反向電阻，正常時反向電阻阻值較大，若發現表針擺動或其它異常現象，就說明該穩壓管性能不良甚至損壞。用在路通電的方法也可以大致測得穩壓管的好壞，其方法是用萬用表直流電壓檔測量穩壓管兩端的直流電壓，若接近該穩壓管的穩壓值，說明該穩壓二極管基本完好；若電壓偏離標稱穩壓值太多或不穩定，說明穩壓管損壞。
