穩壓二極管-LED二極管和數碼管的共陰極及共陽極接法

二極管是最簡單的分立半導體器件，在電子電路中用作整流、檢波、穩壓和調制。為了減小PCB的占用，一些廠家開始采用共陽極、共陰極接法，將多只二極管封裝在一個PACK內。目前，共陽極、共陰極接法主要用于穩壓二極管、LED和數碼管中。

1. 共陽極、共陰極的穩壓二極管封裝

這種封裝一般有三個引腳，如長電科技AZ23Cxx系列穩壓二極管采用共陽極結構，在一個SOT-323封裝內配置了兩個穩壓二極管；DZ23Cxx系列采用共陰極接法，在一個SOT-323封裝內配置了兩個穩壓二極管。

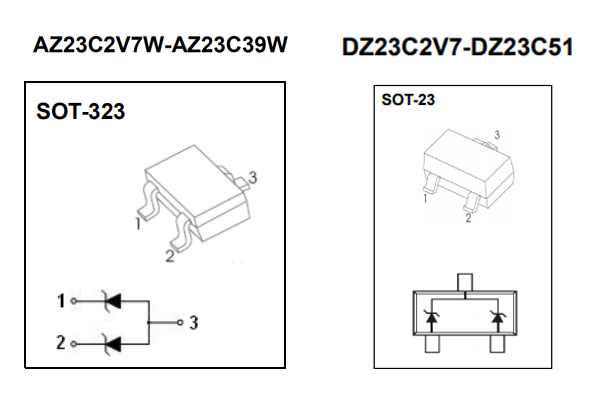

SOT-323封裝內配置了兩個穩壓二極管

這樣的超小型封裝，不僅一致性好，可靠性高，而且功耗小，節省資源和PCB空間。

2. LED二極管的共陽極、共陰極接法

LED二極管晶采用共陽極、共陰極接法。

例如，RGB LED二極管有四個引腳，在一個封裝內配置了3個普通LED，顏色分別為紅、綠、藍?？刂聘鱾€LED的亮度，用戶可以混合出幾乎任何想要的顏色。

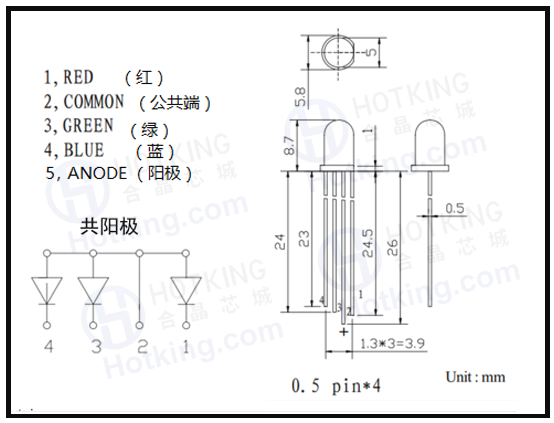

三色RGB LED二極管的共陽極接法

其中，把所有負極全部接一起的稱作共陰極，把所有正極端全部接一塊的稱作共陽極。

在這些共陽極、共陰極封裝中，RGB LED共有4個引腳，最長的引線為公共端，一般連接到+5V電源或地線，其余每個LED需要串聯大概220Ω的電阻，以防止大電流流過燒毀。

3. 數碼管中LED單元的連接

數碼管也稱LED數碼管，按LED單元連接方式可分為共陽極數碼管和共陰極數碼管，廣泛用于儀表、時鐘、車站、家電等場合。

其中，共陰數碼管是指將所有LED陰極接到一起形成公共陰極(COM)，應用時將公共極COM接到地線GND。當某一字段LED陽極為高電平時，相應字段就點亮，當某一字段的陽極為低電平時，相應字段就不亮。

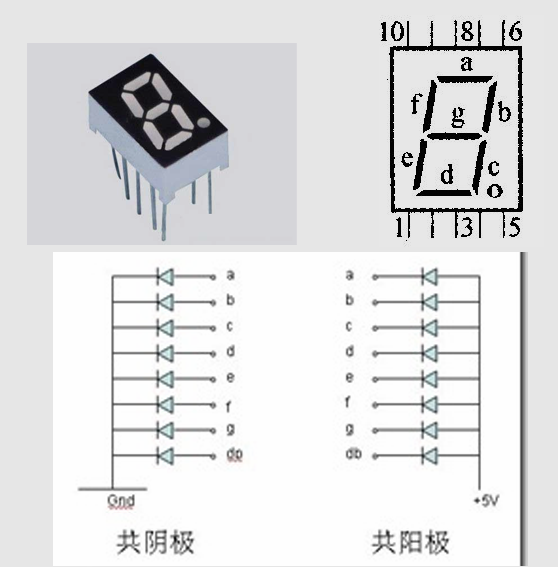

數碼管通常將所有LED的陽極和陰極分別接到一起形成公共極(COM)

共陽數碼管將所有LED陽極接到一起形成公共陽極(COM)，接到+5V電源。當某一字段LED陰極為低電平時，相應字段就點亮，當某一字段的陰極為高電平時，相應字段就不亮。

以“8”字型數碼管為例，引線已在內部連接完成，只需引出它們的各個筆劃，公共電極。LED數碼管常用段數一般為7段有的另加一個小數點，還有一種是類似于3位“+1”型，位數有半位，1、2、3、4、5、6、8、10位等。

無論共陰和共陽接法，這些數碼管的發光原理是一樣的。LED數碼管顏色有紅、綠、藍、黃等幾種。led數碼管，選用時要注意產品尺寸顏色、功耗、亮度、波長等。

可見，通過公用電極，共陽極和共陰極接法不但縮小了二極管封裝體積，有效節約了寶貴的PCB空間，還提高了系統的可靠性，降低了系統功耗，是一種面向電子產品小型化發展趨勢的好方法。
