穩壓二極管是指利用pn結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變的現象，制成的起穩壓作用的二極管。其實，穩壓二極管的伏安特性曲線的正向特性和普通二極管差不多，反向特性是在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。但是，當反向電壓臨近反向電壓的臨界值時，反向電流驟然增大，稱為擊穿，在這一臨界擊穿點上，反向電阻驟然降至很小值。盡管電流在很大的范圍內變化，而二極管兩端的電壓卻基本上穩定在擊穿電壓附近，從而實現了二極管的穩壓功能。那么，穩壓二極管的使用方法是怎樣的呢？

其實穩壓二極管跟普通二極管差不多，但需要注意一下幾個問題：

1、要注意一般二極管與穩壓二極管的區別方法。不少的一般二極管，特別是玻璃封裝的管，外形顏色等與穩壓二極管較相似，如不細心區別，就會使用錯誤。區別方法是：看外形，不少穩壓二極管為園柱形，較短粗，而一般二極管若為園柱形的則較細長；看標志，穩 壓二極管的外表面上都標有穩壓值，如5V6，表示穩壓值為5.6V；用萬用表進行測量，根據單向?qū)щ娦裕肵1K擋先把被測二極管的正負極性判斷出來，然后用X10K擋，黑表筆接二極管負極，紅表筆接二極管正極，測的阻值與X1K擋時相比，若出現的反向阻值很大，為一般二極管的可能性很大，若出現的反向阻值變得很小，則為穩壓二極管。

2、注意穩壓二極管正向使用與反向使用的區別。穩壓二極管正向?qū)ㄊ褂脮r(shí)，與一般二極管正向?qū)ㄊ褂脮r(shí)基本相同，正向?qū)ê髢啥穗妷阂彩腔静蛔兊模技s為0.7V。從理論上講，穩壓二極管也可正向使用做穩壓管用，但其穩壓值將低于1V，且穩壓性能也不好，一般不單獨用穩壓管的正向?qū)ㄌ匦詠矸€(wěn)壓，而是用反向擊穿特性來穩壓。反向擊穿電壓值即為穩壓值。有時將兩個穩壓管串聯使用，一個利用它的正向特性，另一個利用它的反向特性，則既能穩壓又可起溫度補償作用，以提高穩壓效果。

3、要注意限流電阻的作用及阻值大小的影響。在穩壓二極管穩壓電路中，一般都要串接一個電阻R，如圖1或2示。該電阻在電路中起限流和提高穩壓效果的作用。若不加該電阻即當R=0時，容易燒壞穩壓管，穩壓效果也會極差。限流電阻的阻值越大，電路穩壓性能越好，但輸入與輸出壓差也會過大，耗電也就越多。

4、要注意輸入與輸出的壓差。正常使用時，穩壓二極管穩壓電路的輸出電壓等于穩壓管反向擊穿后兩端的穩壓值，若輸入到穩壓電路中的電壓值小于穩壓管的穩壓值，則電路將失去穩壓作用，只有是大于關系時，才有穩壓作用，并且壓差越大，限流電阻的阻值也應越大，否則會損壞穩壓管。

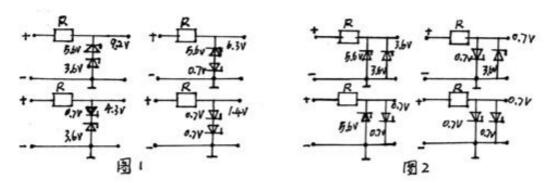

5、穩壓管可串聯使用。幾個穩壓管串聯后，可獲得多個不同的穩壓值，故串聯使用較常見。下面舉例說明兩個穩壓管串聯使用后，如何求得穩壓值。若一個穩壓管的穩壓值為5.6V，另一個穩壓值為3.6V，設穩壓管正向?qū)〞r(shí)電壓均為0.7V，則串聯后共有四種不同的穩壓值，如圖1示。

6、穩壓管一般不并聯使用。幾個穩壓管并聯后，穩壓值將由最低(包括正向?qū)ê蟮碾妷褐?的一個來決定。還是以上述兩個穩壓管為例，來說明穩壓值的計算方法。兩個并聯后共有四種情況，穩壓值只有兩個，如圖2示。除非特殊情況，穩壓二極管都不并聯使用。

一般在購買穩壓二極管的時候會有使用說明書，說到購買我們應該如何選擇穩壓二極管呢？穩壓二極管也有不同的型號，我們需要根據具體的需求選擇合適的穩壓二極管。

目前國產穩壓管還有三個電極的，如2DW7型穩壓管。這種穩壓管是將兩個穩壓二極管相互對稱地封裝在一起，使兩個穩壓管的溫度系數相互抵消，提高了管子的穩定性。這種三個電極的穩壓管的外形很像晶體三極管，選用的時候要加以區別。

在收錄機、彩色電視機的穩壓電路中，可以選用1N4370型、1N746-1N986型系列穩壓二極管。比如1N966型管(2CW8)的穩定電壓為16V，動態電阻為17Ω，電壓溫度系數為0.09。1N975型(2CW71)穩定電壓力39V，動態電阻為80Ω，反向測試電流為3.0mA，反向漏電流為5uA，功耗為500mw。

在電氣設備和其他無線電電子設備的穩壓電路中可選用硅穩壓二極管，如 2CW100-2CW121系列型穩壓管。
