穩壓二極管的電路符號與應用電路解析

穩壓二極管是電子電路中常用的一種二極管。它是一種工作在反向擊穿狀態的穩壓二極管。

齊納二極管的正向特性與普通二極管相似。其反向特性是當反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流很小。然而，當反向電壓接近反向電壓的臨界值時，反向電流突然增大，稱為擊穿。在這個關鍵的擊穿點，反向電阻突然下降到一個非常小的值。

雖然電流變化范圍很大，但二極管兩端的電壓在擊穿電壓附近基本穩定，從而實現了二極管的穩壓功能。

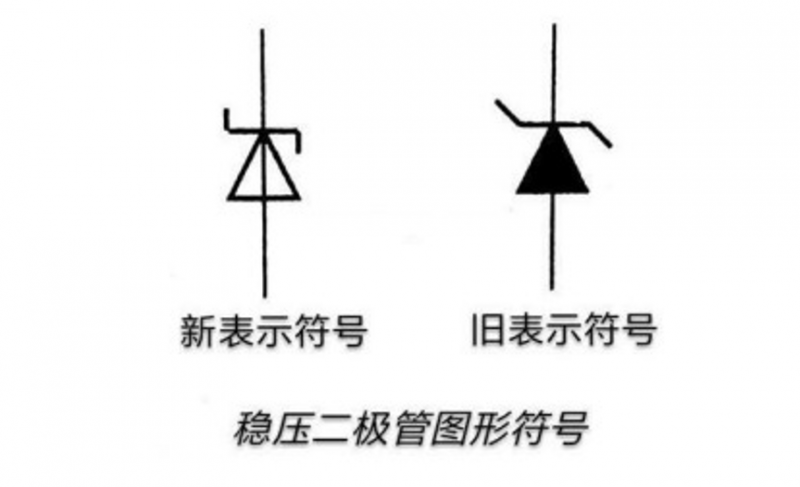

齊納二極管有2CW、2DW等系列，其電路符號如下圖所示。

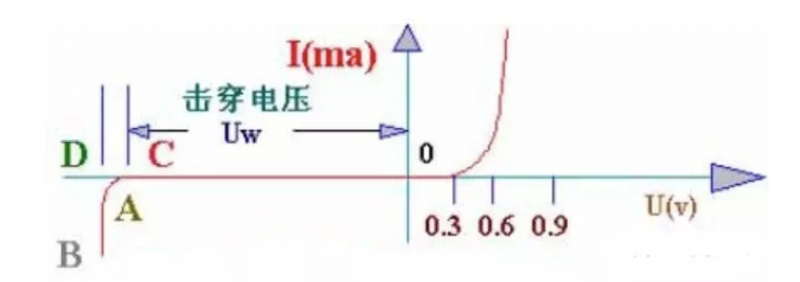

穩壓二極管的伏安特性曲線如下：

穩壓二極管的應用電路

由硅穩壓二極管組成的簡單穩壓電路是如何穩定電壓的？

分析：如果電網電壓升高，整流電路的輸出電壓usr也會增加，導致負載電壓usc增加。由于調壓器DW與負載Rfz并聯，只要USC的根稍有增加，流經調壓器的電流就會急劇增加，因此I1也會增加，限流電阻器R1上的壓降也會增加，從而抵消了USR的增加，使負載電壓USC基本保持不變。另一方面，如果電網電壓下降，導致USR下降，USC下降，調整器中的電流急劇下降，從而減小I1和R1上的壓降，從而抵消USR下降的影響，使負載電壓USC基本保持不變。

如果USR保持不變，但負載電流增加，則R1上的電壓降會增加，從而導致負載電壓USC降低。只要USC稍有下降，調壓器中的電流就會迅速下降，從而使R1上的壓降再次降低，從而使R1上的壓降基本保持不變，從而使負載電壓USC保持穩定。

由此得出結論：調壓器起自動調流作用，限流電阻起調壓作用。穩壓器的動態電阻越小，限流電阻越大，輸出電壓的穩定性越好。
