穩壓電源電路圖介紹

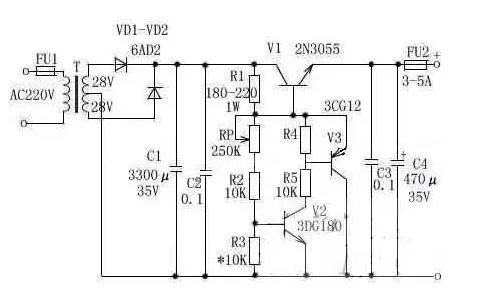

1、3～25V 電壓可調穩壓電路圖

此穩壓電源可調范圍在 3.5V～25V 之間任意調節，輸出電流大，并采用可調穩壓管式電路，從而得到滿意平穩的輸出電壓。

工作原理：經整流濾波后直流電壓由 R1 提供給調整管的基極，使調整管導通，在 V1 導通時電壓經過 RP、R2 使 v2 導通，接著 V3 也導通，這時 V1、V2、 V3 的發射極和集電極電壓不再變化(其作用完全與穩壓管一樣)。調節 RP，可得到平穩的輸出電壓，R1、RP、R2 與 R3 比值決定本電路輸出的電壓值。

元器件選擇：變壓器 T 選用 80W～100W，輸入 AC220V，輸出雙繞組 AC28V。FU1 選用 1A，FU2 選用 3A～5A。VD1、VD2 選用 6A02。RP 選用 1W 左右普通電位器，阻值為 250K～330K，C1 選用 3300μF/35V 電解電容，C2、C3 選用 0.1μF 獨 .. 石電容，C4 選用 470μF/35V 電解電容。R1 選用 180～220Ω/0.1W～1W，R2、R4、R5 選用 10KΩ、1/8W。V1 選用 2N3055，V2 選用 3DG180 或 2SC3953，V3 選用 3CG12 或 3CG80。

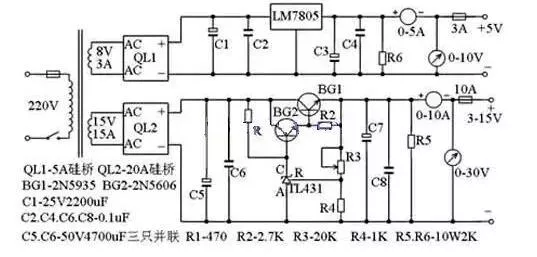

2、10A，3～15V 穩壓可調電源電路圖

無論檢修電腦還是電子制作都離不開穩壓電源，下面介紹一款直流電壓從 3V 到 15V 連續可調的穩壓電源，最大電流可達 10A，該電路用了具有溫度補償特性的，高精度的標準電壓源集成電路 TL431，使穩壓精度更高，如果沒有特殊要求，基本能滿足正常維修使用，電路見下圖。

其工作原理分兩部分，第一部分是一路固定的 5V1.5A 穩壓電源電路。第二部分是另一路由 3 至 15V 連續可調的高精度大電流穩壓電路。第一路的電路非常簡單，由變壓器次 . 級 8V 交流電壓通過硅橋 QL1 整流后的直流電壓經 C1 電解電容濾波后，再由 5V 三端穩壓塊 LM7805 不用作任何調整就可在輸出端產生固定的 5V1A 穩壓電源，這個電源在檢修電腦板時完全可以當作內部電源使用。

第二部分與普通串聯型穩壓電源基本相同，所不同的是使用了具有溫度補償特性的，高精度的標準電壓源集成電路 TL431，所以使電路簡化，成本降低，而穩壓性能卻很高。圖中電阻 R4，穩壓管 TL431，電位器 R3 組成一個連續可調的恒壓源，為 BG2 基極提供基準電壓，穩壓管 TL431 的穩壓值連續可調，這個穩壓值決定了穩壓電源的最大輸出電壓，如果你想把可調電壓范圍擴大，可以改變 R4 和 R3 的電阻值，當然變壓器的次級電壓也要提高。變壓器的功率可根據輸出電流靈活掌握，次 . 級電壓 15V 左右。

橋式整流用的整流管QL用15-20A 硅橋，結構緊湊，中間有固定螺絲，可以直接固定在機殼的鋁板上，有利散熱。調整管用的是大電流 NPN 型金屬殼硅管，由于它的發熱量很大，如果機箱允許，盡量購買大的散熱片，擴大散熱面積，如果不需要大電流，也可以換用功率小一點的硅管，這樣可以做的體積小一些。濾波用 50V4700uF 電解電容 C5 和 C7 分別用三只并聯，使大電流輸出更穩定，另外這個電容要買體積相對大一點的，那些體積較小的同樣標注 50V4700uF 盡量不用，當遇到電壓波動頻繁，或長時間不用，容易失效。
