萬用表判斷場效應管電極與管型的方法

由于絕緣柵型場效應管在測量時容易損壞，所以一般建議查手冊來識別引腳。

可以用萬用表判斷結型場效應管的電極與管型。具體步驟如下：

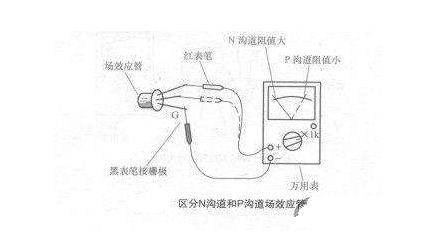

用萬用表Rx100或Rx1K檔，用黑表筆接任意一個電極，用紅表筆依次觸碰另外兩個電極。若測出某一電極與另外兩個電級的阻值均很大（無窮大）或阻值均很小（幾百歐姆到一千歐姆），則可判斷黑表筆接的是柵極，另外兩個電機分別是源極和漏極。在兩個阻值均很高的那次測量中，被測管為P溝道結型場效應管；在兩個阻值均很小的那次測量中，被測管為N溝道場效應管。

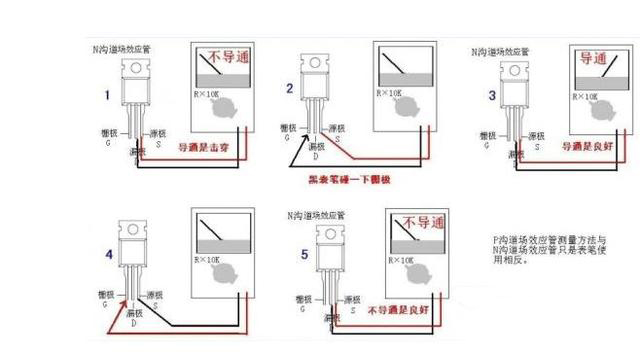

也可以任意測量結型場效應管任意兩個電極之間的正、反向電阻值。若測出某兩只電極之間的正、反向電阻值均相等，且為幾千歐姆，則這兩個電極分別為漏極和源極，另一個電機為柵極，結型場效應管的源極和漏極在結構上具有對稱性，可以互換使用。

若測得結型場效應管某兩極之間的正、反向電阻值均為無窮大，則說明該結型場效應管已擊穿或開路。
