五色環電阻計算器使用方法介紹

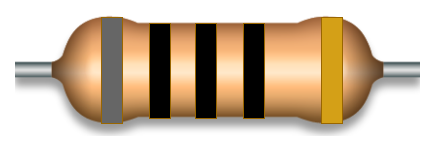

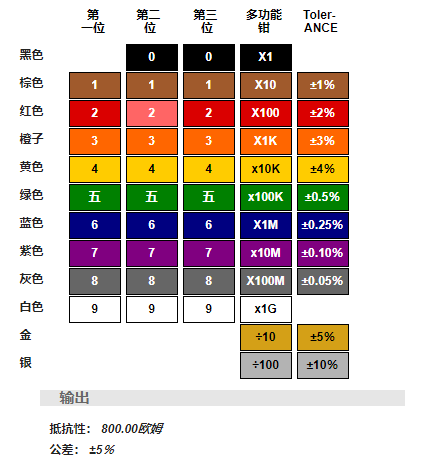

色環電阻計算器圖

電阻器可能是電路中最常用的構建模塊。電阻器有多種形狀和尺寸，該工具用于解碼彩色帶狀軸向引線電阻器的信息。

五色環電阻識別方法描述

頻帶的數量很重要，因為解碼基于色帶的數量而改變。有三種常見類型：4頻段，5頻段和6頻段電阻。對于5波段色環電阻：

頻段1 - 第一個有效數字

頻段2 - 第二個有效數字

頻段3 - 第三個有效數字

頻段4 - 乘數

頻段5 - 容差

抵抗價值

前4個波段構成電阻標稱值。前3個頻段組成有效數字：

黑色 - 0

棕色 - 1

紅色 - 2

橙色 - 3

黃色 - 4

綠色 - 5

藍色 - 6

紫色 - 7

灰色 - 8

白色 - 9

第4個波段或乘數波段的顏色編碼如下：

黑色 - x1

棕色 - x10

紅色 - x100

橙色 - x1K

黃色 - x10K

綠色 - x100K

藍色 - x1M

紫色 - x10M

灰色 - x100M

白色 - x1G

金色 - .1

銀色 - .01

電阻值的一個例子是：

頻帶1 =橙色= 3，

頻帶2 =黃色= 4，

頻帶3 =綠色= 5，

頻帶4 =藍色= 1M

值= 345 * 1M = 345 Mohm

耐受性

第五個帶是公差，表示可能從標稱值中得到的最壞情況變化。公差的顏色代碼如下：

棕色 - 1％

紅色 - 2％

橙色 - 3％

黃色 - 4％

綠色 - .5％

藍色 - .25％

紫色 - .1％

灰色 - .05％

金    - 5％

銀    - 10％

計算電阻值范圍的示例如下：

如果標稱值為345歐姆且電阻器的第5個波段為金（5％），則值范圍為標稱+/- 5％= 327.75至362.25。
