智能溫控儀可控硅觸發輸出，分為可控硅(SCR)過零觸發輸出和SCR移相觸發輸出?？煽毓枰话氵x可控硅模塊，體積小、耐壓高、工藝成熟，質量有保證，便于構成反并聯可控硅，制作交流固態開關很方便。

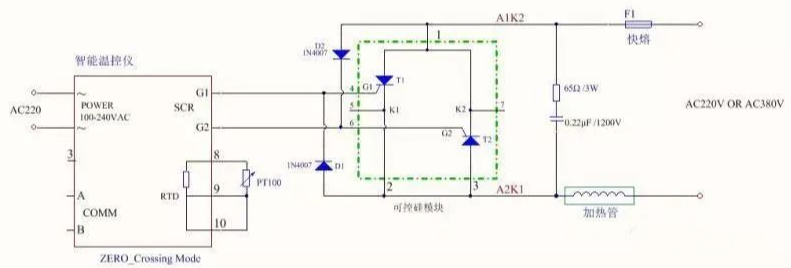

過零觸發時，無需連接陰極控制端K1、K2,只要將門極(控制端)G1、G2連至溫控儀對應接線端子即可，如圖一所示。

圖一

虛線框內即為可控硅模塊，1腳、2腳、3腳為主端子，使用時將2、3腳用銅排短接作為一個主端子(A2K1)使用，與1腳(A1K2)組成對外輸出的開關兩端;4、5腳和6、7腳為T1、T2的觸發控制引腳。D1、D2為T1、T2門極保護二極管，制作時先用1平方線軟線焊接好，套上熱縮管，陰極一端用插接端子與G端連在一起，另一端與對應主端子壓接在一起。阻容吸收器先串聯焊接，再焊兩端引線，用黃臘管套好，并接于主端子之間。SCR模塊要裝在散熱器上，底部涂導熱硅脂，通風不好則要加散熱風扇。

采用SCR過零觸發時，加在負載上的電壓接近標準正弦波，通過控制SCR導通時間和關斷時間的比例來調節輸出功率，會出現電流不連續，特別適合加熱管這種電阻性負載。因輸出為正弦波，大大降低了諧波分量，干擾很小，對電網電壓波形影響小，控制簡單可靠，安裝接線工作量小。

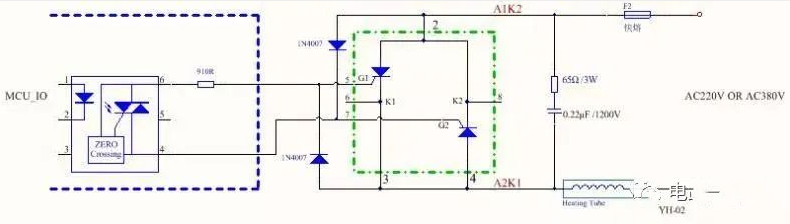

一般用有過零檢測的雙向可控硅光耦實施觸發，使溫控器與外部實現光隔，抗干擾能力強。觸發原理大致如圖二所示，供理解參考。

圖二

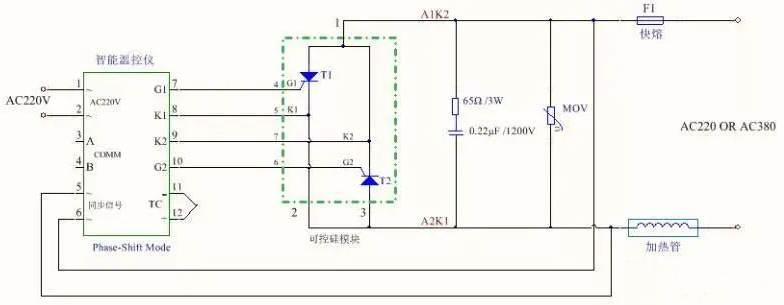

移相觸發是通過控制SCR的導通角來控制其導通量的，從而改變加在負載上的功率。其特點是電流、電壓能連續變化，可用于電機負載和電熱負載，但輸出電壓發生了畸變，諧波干擾大。因要精確控制正弦波正負半周的控制角，需要引入同步信號，一般要用同步變壓器降壓。觸發脈沖一般也是通過脈沖變壓器輸出，便于正負半周分別觸發和高壓隔離。小脈沖變壓器在溫控儀內部，我們直接對應連接G1、K1和G2、K2就行了，如圖三所示。

因控制感性負載時，會產生較高的反電勢，需要配置壓敏電阻加以吸收;為防止產生過高的電壓變化率而誤觸發SCR，一般也要加阻容吸收裝置。

作為最后一道防護，無論哪種觸發方式，都必須用快速熔斷器對可控硅模塊加以保護。
