雙向可控硅是一種功率半導體器件，也稱雙向晶閘管，在單片機控制系統中，可作為功率驅動器件，由于雙向可控硅沒有反向耐壓問題，控制電路簡單，因此特別適合做交流無觸點開關使用。雙向可控硅接通的一般都是一些功率較大的用電器，且連接在強電網絡中，其觸發電路的抗干擾問題很重要，通常都是通過光電耦合器將單片機控制系統中的觸發信號加載到可控硅的控制極。為減小驅動功率和可控硅觸發時產生的干擾，交流電路雙向可控硅的觸發常采用過零觸發電路。（過零觸發是指在電壓為零或零附近的瞬間接通，由于采用過零觸發，因此需要正弦交流電過零檢測電路）

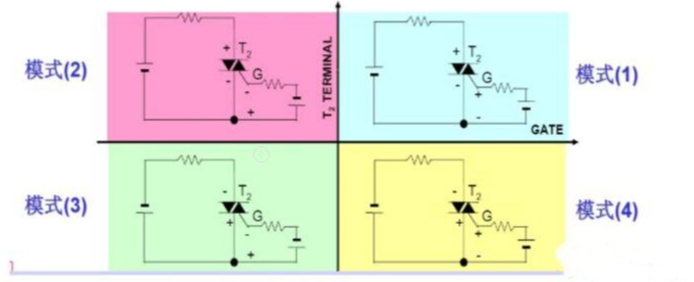

雙向可控硅分為三象限、四象限可控硅，四象限可控硅其導通條件如下圖：

總的來說導通的條件就是：G極與T1之間存在一個足夠的電壓時并能夠提供足夠的導通電流就可以使可控硅導通，這個電壓可以是正、負，和T1、T2之間的電流方向也沒有關系。因?yàn)殡p向可控硅可以雙向?qū)ǎ詻]有正極負極，但是有T1、T2之分
