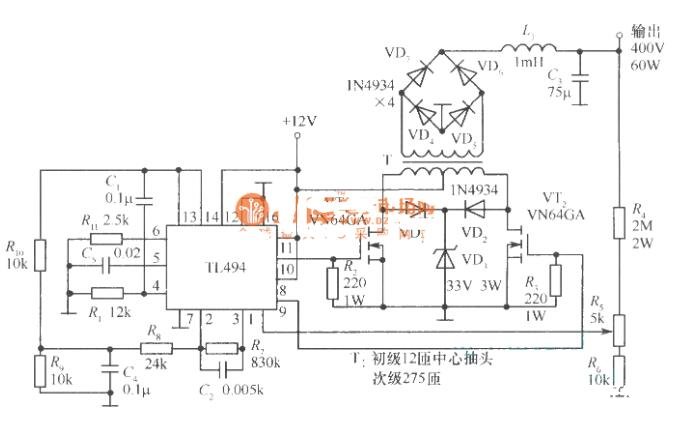

VMOS管開關電源電路圖（一）

　　如圖是以VMOS功率場效應管為開關器件，以TL494開關集成電路組件為控制電路的推挽開關穩壓電源。

　　圖中，TL494作為電源的控制電路，除了作為振蕩源以外，還擔負調整和穩定輸出電壓的任務。其振蕩頻率主要由外接元件R1和C1決定。本電源的開關頻率為100kHz。VD1、VD2為隔離二極管，工作電壓為33V。T為輸出推挽變壓器，其初級中心抽頭與直流12V輸入電源相接。次級接輸出橋式整流電路。輸出濾波器由扼流圈L1和濾波電容C3組成，能對100kHz的交流電起到很好的濾波作用。當輸出電壓升高或降低時，其通過取樣分壓電阻R4、R5、R6反饋到TL494的1腳，將其轉換為脈沖寬度與輸出電壓Uo相反變化的驅動功率，經過TL494的9、lO腳分別傳輸給VMOS管VT1、VT2，改變其輸出脈沖寬度，使輸出電壓U0保持穩定。

　　本電源的主要技術指標如下：輸入直流電壓：12V；輸出直流電壓：400V；輸出功率：60W；噪聲和紋波峰一峰值：80mV；負載調整率：當負載從空載到滿載變化時，負載電壓變化不大于1．25％。

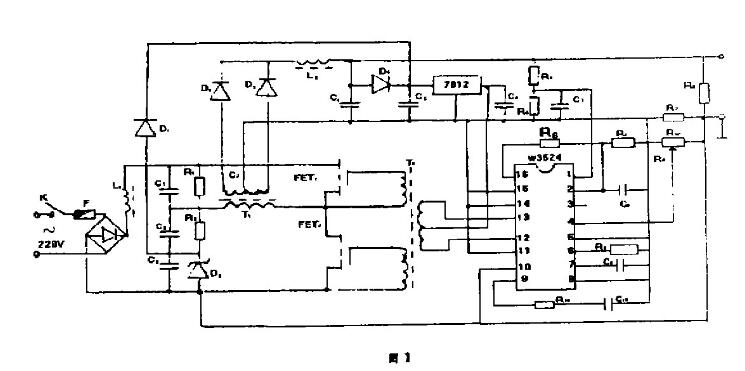

　　VMOS管開關電源電路圖（二）
