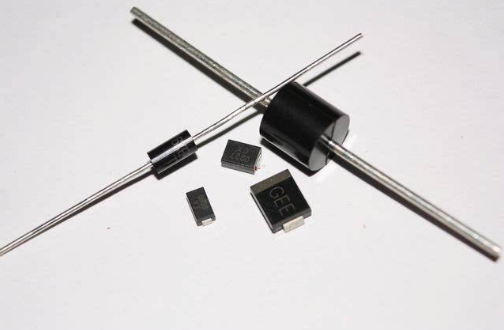

下面分別介紹TVS瞬態抑制二極管在智能手機各個模組中實現ESD防護設計時的應用。

一、觸控面板模組

觸控面板是用手指去碰觸的人機交互界面，極易受ESD的干擾。PCB設計時tvs管可以加在軟板導線出現連接器的位置，以有效防護經由連接器產生的ESD現象。 另外，在終端使用時會有來自觸控面板邊緣屏蔽層的ESD風險，因此在屏蔽層與接地線之間也應該加TVS，一方面用以避免信號干擾，另一方面可有效箝制電路 系統電壓。電源線和地之間采用單顆tvs管形式，其它端口則采用TVS陣列來實現。

二、實體按鍵部分

現在的智能手機大部分具有觸控功能，也有一部分是實體按鍵，使用者需要直接接觸這些實體按鍵進行操作，而實體按鍵的間隙經常會出現 ESD現象。設計時tvs管應盡量放到靠近按鍵接點附近，利用其比前端按鍵控制IC元件較低的箝制電壓及耐高突波電流的特性，有效作為第一線的防護。

三、電源系統部分

當智能手機取下電池后，所有連接到半導體元件中的電位并不容易完全釋放掉，這些與電源管理IC連接的元件，一開始因儲存了特定電位，因此開機或關機過程 中，都有可能引發過大的高低突波，進而造成部分元件毀損。電源控制IC的周邊都需加上TVS元件，且PCB設計時tvs管應盡量放置在靠近電源控制IC的 位置。特別需要注意的是對于不同的電源電壓應采用其相對應箝制電壓的TVS元件
