TVS瞬態抑制二極管（Transient Voltage Suppressor，簡稱TVS）是一種關鍵的半導體器件，主要用于防止電子設備因瞬態電壓沖擊而受損。瞬態電壓可能來源于雷擊、電感負載開關或靜電放電等外部干擾。本文將詳細解析TVS瞬態抑制二極管如何有效抑制電壓瞬變，幫助讀者更好地理解其工作原理及實際應用價值。

一、TVS瞬態抑制二極管的工作原理

TVS二極管的核心工作原理是基于PN結的雪崩擊穿效應。當外部電壓超過擊穿電壓時，PN結迅速進入雪崩擊穿狀態，形成低阻抗通道，將瞬時高電壓迅速導向地面，保護敏感的電子元件免受損害。

1. 雪崩擊穿效應：在正常工作條件下，TVS二極管處于高阻抗狀態，不影響電路正常運行。當出現電壓瞬變，電壓超過其擊穿閾值時，器件內部的PN結發生雪崩擊穿，導通電流迅速上升，以極短的響應時間將過電壓釋放出去。

2. 快速響應特性：TVS二極管的響應時間通常在皮秒至納秒級別，能夠在瞬間捕捉到電壓尖峰并立即導通，確保設備免受瞬態電壓的沖擊。

二、抑制電壓瞬變的關鍵參數

1. 擊穿電壓（VBR）：TVS二極管開始導通的電壓閾值。選擇合適的擊穿電壓可以確保在正常工作電壓下器件不會誤動作，但在異常瞬態電壓出現時能迅速介入保護。

2. 鉗位電壓（VC）：TVS二極管在導通狀態下能夠將瞬態電壓限制的最大值。理想情況下，鉗位電壓越接近正常工作電壓，保護效果越好。

3. 峰值脈沖電流（IPP）：該參數表示TVS二極管在擊穿時能夠承受的最大瞬態電流容量。峰值脈沖電流越大，器件的抗沖擊能力越強。

4. 反向漏電流（IR）：TVS二極管在反向偏置時的漏電流較小，這有助于減少能量消耗并提升器件的穩定性。

三、TVS二極管的應用場景

1. 電源保護：TVS二極管廣泛應用于直流和交流電源輸入端，防止雷擊、電涌等瞬態干擾，保障電源系統的穩定運行。

2. 通信接口保護：在以太網、USB、HDMI等高速通信接口中，TVS二極管可有效抑制靜電放電（ESD）和浪涌電流，防止信號失真和設備損壞。

3. 汽車電子系統：現代汽車中大量使用電子控制單元（ECU），TVS二極管可用于保護車載電路免受負載突變、電感反沖等瞬態電壓的影響。

4. 工業控制設備：在工業自動化和控制系統中，TVS二極管可有效防護電磁干擾（EMI）和電壓尖峰，確保設備長期穩定運行。

四、選擇TVS二極管的注意事項

1. 電壓匹配：選擇擊穿電壓略高于正常工作電壓的TVS二極管，避免誤觸發保護。

2. 功率承受能力：根據應用環境的浪涌電流大小，選擇適當的峰值脈沖電流規格，確保器件不會因過載而損壞。

3. 低電容設計：對于高速數據線保護，優選低電容TVS二極管，以減少信號失真和傳輸損耗。

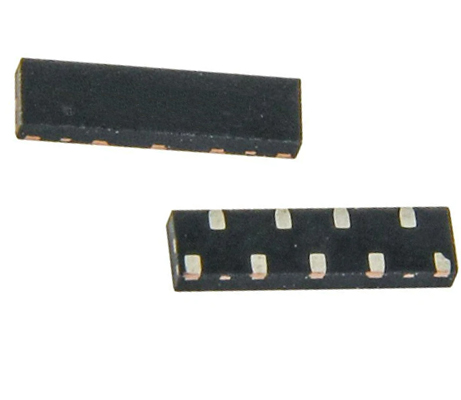

4. 封裝形式：根據實際安裝空間和散熱需求選擇合適的封裝形式，常見的有SMD（表面貼裝）和DO（軸向引線）封裝。

總結

TVS瞬態抑制二極管憑借其快速響應、低阻抗、高可靠性等優點，成為電子設備防護中不可或缺的關鍵元件。通過合理選擇和應用，TVS二極管能夠有效抑制各種瞬態電壓干擾，保障電路系統的穩定性和安全性。理解其工作原理和特性，有助于工程師在設計電路時實現更高效、更可靠的防護方案。
