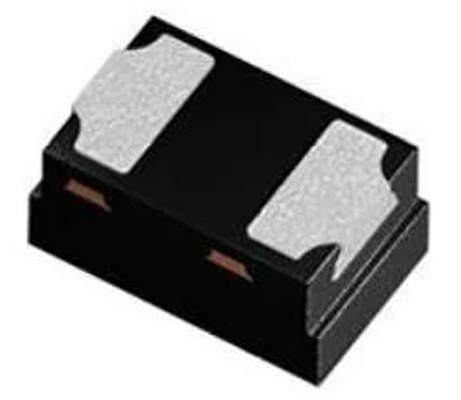

TVS二極管（Transient Voltage Suppressor），也稱為瞬態電壓抑制二極管，是一種關鍵的防護器件，廣泛應用于電子設備中，以抵御靜電放電（ESD）、雷擊、電快速瞬變（EFT）等瞬態過電壓的沖擊。隨著電子設備對可靠性的要求不斷提高，準確判斷TVS二極管的好壞變得尤為重要。

一、外觀檢查：直觀識別潛在損傷

1. 封裝和引腳狀態

觀察TVS二極管的封裝完整性，檢查是否存在裂紋、劃痕、氣泡等物理損傷。尤其要注意引腳是否出現彎曲、斷裂、氧化或焊接不良的跡象，這些問題可能會影響電氣性能，導致接觸不良或電阻異常。

2. 標識與批次信息

確認TVS二極管上的型號、品牌標識和批次代碼是否清晰可辨。如果標識模糊、掉色或不一致，可能存在質量問題，或者元件已經過度使用或存儲環境不當。

3. 封裝氣密性

使用放大鏡檢查器件的封裝，觀察是否存在內部殘留物、氣泡或異物，這些跡象可能意味著器件在制造或封裝過程中存在缺陷，影響長期穩定性。

二、電氣特性測試：精確評估性能狀態

1. 正反向電阻測試

使用數字萬用表測量TVS二極管的正向和反向電阻。在正向偏置下，TVS二極管應呈現低電阻，而在反向偏置下應表現出高阻抗狀態。如果發現正反向電阻接近或都為零，可能意味著器件短路或擊穿失效。

2. 漏電流檢測

在規定的反向工作電壓下，測量TVS二極管的漏電流。正常情況下，漏電流應非常小（通常為微安級）。若漏電流異常偏高，可能表明PN結發生了局部損傷或老化。

3. 擊穿電壓測試

利用直流電源緩慢升高電壓，監測TVS二極管的擊穿行為。其擊穿電壓應與數據手冊中的參數一致，若擊穿電壓明顯降低，說明器件可能退化或損壞。

4. 瞬態響應測試

通過施加瞬態脈沖，模擬實際過電壓沖擊，檢測TVS二極管的響應速度和限壓能力。有效的TVS二極管應能夠迅速導通并限制電壓在安全范圍內，若響應遲緩或無法限壓，則可能失效。

三、實際應用驗證：模擬真實環境下的表現

1. 電路功能測試

將TVS二極管安裝在目標電路中，模擬實際工作環境中的過電壓情況，觀察其保護效果。如果在電壓沖擊下，受保護的元件沒有受到損壞，表明TVS二極管工作正常。

2. 長時間穩定性測試

在高溫、高濕、頻繁脈沖沖擊等條件下，長時間運行電路，評估TVS二極管的穩定性和可靠性。持續高負載運行后若出現性能衰退，則可能預示著器件已逐漸老化。

3. 熱成像檢測

在工作過程中使用熱成像儀觀察TVS二極管的溫度分布。正常情況下，溫度應保持均勻，若局部溫度異常升高，可能是內部損傷導致的熱失控。

四、常見失效模式及其成因

1. 過電應力（EOS）損傷

瞬態電流或電壓超過器件最大承受能力會導致PN結燒毀，形成短路或永久性擊穿。這種損傷常見于未正確選型或極端雷擊等場景。

2. 熱損傷

長時間高功率工作導致TVS二極管內部溫度過高，可能引發金屬化層剝離、硅片熔融等現象，從而造成性能下降或徹底失效。

3. 機械損壞

由于外部沖擊、振動或不當焊接工藝，TVS二極管可能出現物理損壞，如芯片裂紋、焊點虛焊等，影響正常工作。

五、降低失效風險的建議

1. 正確選型

根據應用場景選擇合適的TVS二極管，確保其額定電壓、功率和響應時間滿足需求，避免因超負荷工作導致失效。

2. 降額使用

在設計中適當降低TVS二極管的工作負載，如將工作電壓控制在其額定電壓的70%-80%，以延長其使用壽命。

3. 增強散熱設計

優化PCB布局，增加散熱銅箔或使用散熱片，降低TVS二極管的工作溫度，減少熱應力對其性能的影響。

4. 定期維護和檢測

對于關鍵設備，建議定期檢查TVS二極管的狀態，及時更換可能存在隱患的元件，確保電路長期穩定運行。

結語

判斷TVS二極管的好壞并非單一指標可以決定，需要結合外觀檢查、電氣特性測試和實際應用驗證等多方面綜合評估。通過科學、系統的檢測方法，可以有效識別潛在失效風險，確保電子設備在面對各種瞬態沖擊時保持可靠的防護能力。正確的使用和維護策略不僅能延長TVS二極管的使用壽命，也為設備的長期穩定運行提供堅實保障。
