瞬態電壓抑制二極管（TVS二極管）是一種用于防護電子電路免受瞬態電壓沖擊的半導體元件，具備快速應對電壓突變（如雷擊、電磁干擾及靜電放電）的能力，有效防止電子設備受到損害，廣泛應用于電源管理、通信設備、汽車電子和工業控制等領域。

一、瞬態電壓抑制二極管的關鍵特性

1. 響應速度快

TVS二極管具有納秒級甚至皮秒級的響應時間，在極短時間內可以迅速將過電壓引導至地或電源端，避免高電壓沖擊損害敏感元件。

2. 電壓鉗位能力強

TVS二極管可以在瞬間將電壓限制在安全范圍內，避免電子設備承受過高電壓，使電路維持在正常工作狀態。其鉗位電壓一般比正常工作電壓高10%到20%，確保既能有效保護，又不會影響系統正常運行。

3. 能量吸收能力強

TVS二極管可以吸收瞬間的大電流沖擊，功率范圍從數百瓦到數千瓦不等，能夠有效應對雷擊浪涌或高能脈沖干擾。例如，在汽車電子系統中，TVS二極管可以防止電源波動對ECU（電子控制單元）造成損害。

4. 低漏電流特性

TVS二極管在正常工作電壓下的漏電流極低，通常僅為納安級，不會對電路的功耗產生顯著影響，特別適用于對功耗要求較高的便攜設備和通信系統。

5. 反向工作穩定性

在正常電壓范圍內，TVS二極管保持高阻態，不會干擾電路運行；但當瞬態高壓出現時，它會迅速導通，并在過電壓消失后迅速恢復到高阻狀態，確保系統穩定性。

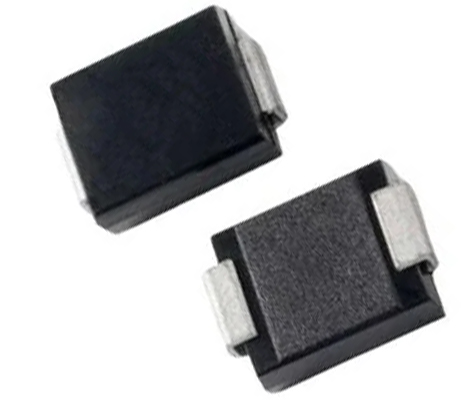

二、常見的封裝規格

TVS二極管的封裝類型多樣，不同封裝形式適用于不同功率需求和安裝環境。

1. DO-15封裝

這是一種軸向引線型封裝，適用于較高功率的防護應用，如工業設備和通信基站，能夠承受更大的電流和瞬態功率沖擊。

2. SMA封裝

SMA封裝為小型表面貼裝封裝，適用于高密度集成電路，如智能手機、筆記本電腦和車載電子設備，體積小巧，易于表面貼裝工藝。

3. SMB封裝

SMB封裝相比SMA封裝稍大，具備更高的功率承載能力，廣泛應用于汽車電子、消費類電子及工業設備等領域，提供更強的瞬態保護。

4. SMC封裝

SMC封裝具有更高的功率處理能力，適用于需要更強瞬態電壓防護的場景，如雷擊防護系統和高功率電源管理設備。

5. SOD-123和SOD-323封裝

這些封裝形式尺寸極小，適用于超小型便攜式電子設備，如無線通信模塊、可穿戴設備和傳感器系統，確保設備的可靠性和長壽命。

三、應用案例分析

1. 在USB接口保護中的應用

USB接口在插拔時可能會受到靜電放電（ESD）的影響，使用SMA封裝的TVS二極管可以有效防止ESD沖擊，提高接口的可靠性和使用壽命。

2. 在汽車電子系統中的應用

汽車電子系統的電源環境復雜，可能會受到電池電壓波動、負載突變等因素的影響。在ECU和CAN總線等關鍵電路中，采用SMB或SMC封裝的TVS二極管可以確保電壓穩定，防止電壓浪涌對控制單元造成損壞。

3. 在工業控制設備中的應用

工業控制系統需要應對惡劣的電磁環境和雷擊干擾，采用DO-15封裝的TVS二極管可以吸收大功率瞬態沖擊，確保設備長期穩定運行。

總結

瞬態電壓抑制二極管憑借其快速響應、強大的電壓鉗位能力、高能量吸收能力及多種封裝形式，成為電子設備不可或缺的保護元件。在選擇TVS二極管時，需要根據具體應用場景考慮功率需求、封裝規格和響應速度，以確保電子設備的可靠性和長期穩定運行。
