整流二極管在電子電路中扮演著至關重要的角色，主要用于將交流電轉換為直流電。無論是在電源適配器、工業電源，還是汽車電子等應用場景中，整流二極管的合理選擇和電路設計都會直接影響系統的性能、穩定性和壽命。因此，在設計整流二極管電路時，需要全面考慮多個關鍵因素，以確保電路的可靠性和高效性。

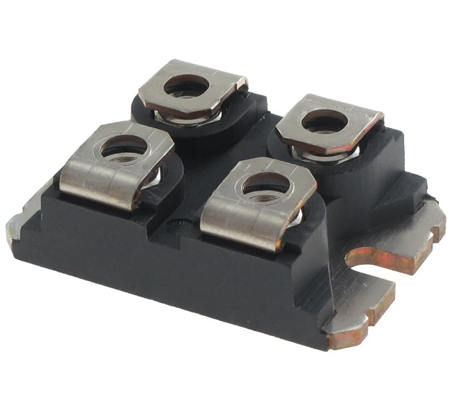

一、整流二極管的選擇

1. 電流承載能力

在整流電路中，二極管需要處理電源流過的電流，因此必須選擇額定電流大于實際工作電流的二極管，以避免器件過熱損壞。例如，在某些大功率整流電路中，肖特基二極管因其較低的正向壓降和高效率成為理想選擇。

2. 反向耐壓

整流二極管需要承受交流輸入時的反向電壓，尤其是在高壓環境下工作時，必須保證其耐壓能力足夠高。例如，在220V AC輸入的整流電路中，二極管的反向耐壓通常需要高于300V，以確保安全裕度。

3. 反向恢復時間

對于高頻整流電路，二極管的反向恢復時間是一個重要指標。短反向恢復時間可以減少開關損耗，提高轉換效率。例如，在開關電源中，超快恢復二極管或肖特基二極管通常優于普通硅整流二極管。

二、電路拓撲結構

1. 單相與三相整流

根據實際需求，工程師可以選擇單相整流或三相整流拓撲。例如，單相橋式整流適用于低功率應用，而三相整流適用于工業設備，能夠提供更平穩的直流輸出并降低紋波。

2. 全波與半波整流

半波整流只使用一個二極管，電路結構簡單但輸出直流電壓脈動較大；全波整流利用中心抽頭變壓器或橋式整流，使得輸出更穩定。例如，在手機充電器中，通常采用橋式整流來提高直流電的質量。

三、電路優化與保護

1. 濾波電路

整流后的直流電仍然包含一定的紋波，需要使用濾波電路進行平滑處理。常見的濾波方式包括電容濾波、電感濾波或LC組合濾波。例如，在開關電源中，通常采用大容量低ESR電解電容來減少紋波，提高輸出穩定性。

2. 熱管理

整流二極管在工作過程中會產生熱量，特別是在大功率應用中。如果散熱不良，可能導致二極管過熱損壞。因此，需要合理選擇散熱片或風冷系統，以確保二極管的工作溫度保持在安全范圍內。例如，在LED驅動電源中，工程師通常會給整流橋增加散熱片，以提高散熱效率。

3. 過壓與過流保護

在一些應用中，過載或瞬態浪涌可能會損壞整流二極管，因此設計中需要加入保護措施。例如，使用TVS（瞬態電壓抑制）二極管來防止高壓浪涌造成的損壞，或者在電源輸入端增加熔斷器，以提供過流保護。

四、測試與驗證

1. 靜態測試

電路設計完成后，需優先進行靜態測試，測量整流后的輸出電壓、紋波幅度及二極管的正向壓降，確保各項參數符合設計規范。例如，工程師常借助示波器觀察輸出波形，以判斷是否存在異常波動。

2. 動態測試

整流電路在不同負載情況下的表現也是關鍵測試環節。例如，在高功率電源設計中，需要測試二極管在不同負載條件下的溫升情況，并評估整流器件的可靠性。

3. 保護電路測試

確保電路能夠在異常情況下正常保護二極管。例如，模擬電網浪涌，測試TVS二極管的保護效果；或在大功率應用中，通過短路測試評估熔斷器的響應速度。

五、遵循安全標準

1. 電氣安全要求

確保電路設計符合相關的電氣安全標準，如絕緣設計、接地要求和耐壓測試。例如，在醫療電子設備中，整流電路需要滿足IEC 60601標準，以確保對人體的安全性。

2. 電磁兼容性

整流電路可能會產生諧波或電磁干擾，影響其他電子設備的正常運行。因此，在設計過程中，需要采取合理的PCB布局、屏蔽措施以及使用共模電感來降低EMI干擾。例如，在工業控制設備中，工程師通常會在電源端增加LC濾波器，以減少電磁干擾對周圍設備的影響。

結論

整流二極管電路的設計需要綜合考慮器件選型、電路結構、散熱與保護、測試驗證以及安全標準等多個方面。通過合理優化這些因素，不僅可以提高電路的效率和可靠性，還能有效提升設備的使用壽命和安全性。在實際應用中，工程師需要結合具體的工作環境和需求，選擇最合適的整流方案，以確保電路性能達到最佳狀態。
