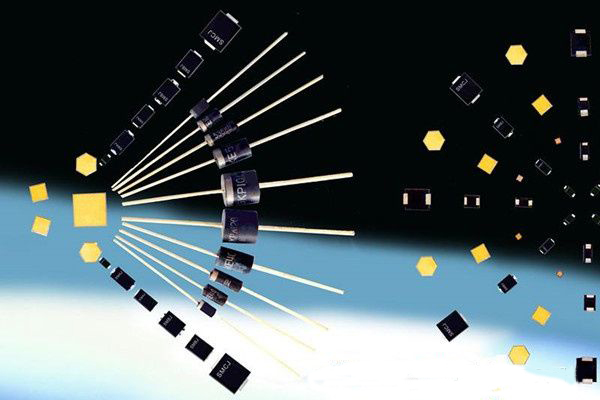

TVS管的選取及使用方法

TVS的選取原則：

1. MAXIMUN CLAMPING VOLTAGE: 最大箝位電壓VC要小于電路允許的最大安全電壓。

2. REVERSE STAND-OFF VOLTAGE:截止電壓VRWM大于電路的最大工作電壓，一般可以選擇VRWM等于或者略大于電路的最大工作電壓。

3. PEAK PULSE POWER:額定的最大脈沖功率（TVS參數中給出） PM要大于最大瞬態浪涌功率。

TVS使用指南：

1. TVS管使用時一般并聯在被保護電路上。為了限制流過TVS管的電流不超過管子允許通過的峰值電流IPP，應在線路串聯加限流元件，如電阻、自恢復保險絲、電感等。

2. 擊穿電壓VBR的選擇：TVS管的擊穿電壓應根據線路最高工作電壓US按公式：VBRmin≥1.2US 或 VRWM≥1.1US選擇。

3. 脈沖峰值電流IPP的選擇：當TVS管單獨使用時，要根據線路上可能出現的最大浪涌電流來選擇合適的型號。當TVS管在放電管后作為第二級保護時，一般用500W～600W的就可以了。
