TVS二極管芯片工藝,玻璃鈍化(GPP)好還是酸洗(OJ)好

經常碰到客戶咨詢這樣的問題：“貴司TVS二極管是什么芯片工藝生產的？GPP和OJ哪種芯片工藝生產的TVS二極管好？”眾所周知，TVS二極管質量的好壞取決于芯片工藝。目前，行業內使用的TVS二極管芯片工藝主要有兩種：玻璃鈍化（GPP）和酸洗（OJ）。那么，它們之間有什么區別呢？哪種芯片工藝生產的TVS二極管更勝一籌呢？接下來，國內專業的TVS二極管生產廠家為您開啟一場有型有料的科普之旅。

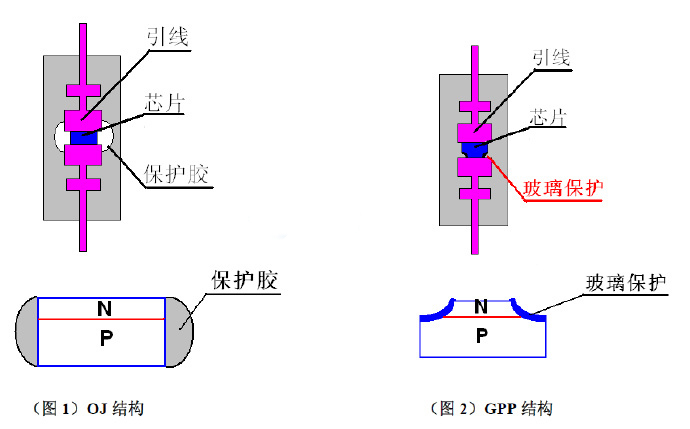

玻璃鈍化（GPP）和酸洗（OJ）結構對比

玻璃鈍化（GPP）和酸洗（OJ）結構

玻璃鈍化（GPP）和酸洗（OJ）流程對比

從上圖中可以看出，玻璃鈍化（GPP）和酸洗（OJ）芯片工藝最大不同的地方，就是在P-N結的保護上。GPP工藝結構的TVS管，其芯片P-N結是在鈍化玻璃的保護之下。玻璃是將玻璃粉采用800度左右的燒結熔化，冷卻后形成玻璃層。這玻璃層和芯片熔為一體，無法用機械的方法分開。

而OJ工藝結構的TVS管，其芯片P-N結是在涂膠的保護之下。采用涂膠保護結，然后在200度左右溫度進行固化，保護P-N結獲得電壓。OJ的保護膠僅僅是覆蓋在P-N結的表面。

玻璃鈍化（GPP）和酸洗（OJ）特性對比

玻璃鈍化（GPP）和酸洗（OJ）芯片工藝由于結構的不同，當有外力產生時，冷熱沖擊，OJ工藝結構的TVS二極管，由于保護膠和硅片不貼合，會產生漏氣，導致器件出現一定比率的失效。GPP工藝結構的TVS二極管，可靠性很高，在150度的HTRB時，表現仍然很出色；而OJ工藝的產品僅僅能夠承受100度左右的HTRB。
