TVS二極管及穩壓二極管的區別有哪些

在電路應用中，二極管的應用范圍越來越廣泛，其中比較常見的是TVS二極管和穩壓二極管，很多人對這二者不是很清楚，今天，小編帶領大家一起重新認識下他們。

從定義上來看，TVS二極管是一種在穩壓管工藝基礎上發展起來的一高效能的電路保護器件，其電路符號和普通穩壓二極管相同, 外形也與普通二極管無異；穩壓二極管，又叫齊納二極管，是指利用pn結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變的現象，制成的起穩壓作用的二極管。

從原理上來看，TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度（最高達1* １0-12 秒）使其阻抗驟然降低，同時吸收一個大電流，將其兩端間的電壓箝位在一個預定的數值上，從而確保后面的電路元件免受瞬態高能量的沖擊而損壞。我們在一些精密電子設備中經常可以看到TVS二極管作為ESD防護的主要手段之一。

穩壓二極管的伏安特性曲線的正向特性和普通二極管差不多，反向特性是在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。但是，當反向電壓臨近反向電壓的臨界值時，反向電流驟然增大，稱為擊穿，在這一臨界擊穿點上，反向電阻驟然降至很小值。盡管電流在很大的范圍內變化，而二極管兩端的電壓卻基本上穩定在擊穿電壓附近，從而實現了二極管的穩壓功能。

電子系統的應用當中， 電壓及電流的瞬態干擾會經常造成電子設備的損壞，瞬態干擾的顯著特點是作用時間極短，但電壓幅度高、瞬態能量大，所以破壞性很大。為了防止這種破壞 ,TVS管得到了廣泛的應用。

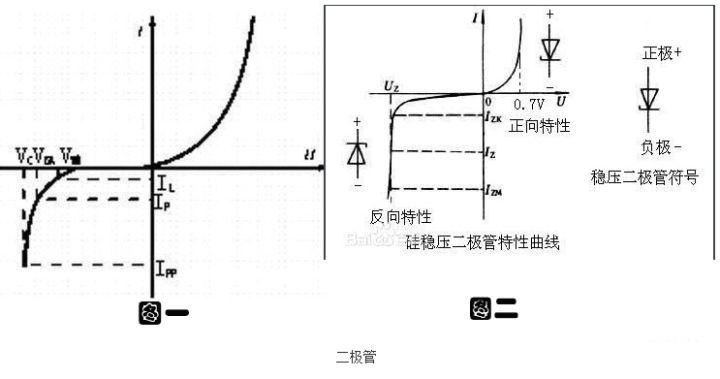

作為二者的共同點，它們都可以用來穩壓，并且都工作在反向截止狀態下，TVS管的電壓-電流特性曲線如下圖一所示，圖二為穩壓二極管特性曲線。

從上面的圖可以看到，其正向特性與普通二極管相同，反向特性為典型的PN結雪崩器件。但是TVS 管齊納擊穿電流更小，大于10V 的穩壓只有1mA ，相對來說齊納二極管擊穿電流要大不少，但是齊納二極管穩壓精度可以做的比較高。而且TVS 管強調的是瞬態響應，所以其時間參數就很重要了，也就是說穩壓二極管的響應時間通常要比TVS 管的慢。同時TVS管的功率較大，而穩壓管的功率較小。

其次，從概念上理解，TVS 管主要是防止瞬間大電壓的影響，最終可以達到穩壓的目的，這與穩壓管的作用是有區別的。
