同時使用穩壓二極管及三端穩壓器的5V穩壓電源電路

穩壓二極管（Zener diode）和三端穩壓器是常用的兩種穩壓器件。雖然穩壓二極管價格低廉，甚至還不及一支電阻器的價格，但是穩壓效果遠遠遜色于穩壓器，只有對穩壓效果要求不高的小信號場合才會使用穩壓二極管。

穩壓二極管

穩壓二極管又叫齊納二極管，是利用pn結反向擊穿狀態時，其電流可在很大范圍內變化而電壓基本不變的現象，制成的起穩壓作用的二極管。

直到臨界反向擊穿電壓前，穩壓二極管都具有很高電阻。在臨界擊穿點，反向電阻降低到一個非常小的低阻值。在這個低阻區中，盡管電流在增加，電壓卻保持恒定。

穩壓管主要用作穩壓器或電壓基準元件，一般串聯在電路上以獲得更高的穩定電壓輸出。使用時，用戶應注意以下事項：

（1）實現穩壓時必須反向偏置，同時還要串聯反向電阻，以保證I2

（2）穩壓管的反向擊穿電壓比普通二極管小，其反向擊穿電壓一般為幾伏到幾十伏。

（3）串聯起來使用時，穩壓二極管的穩壓值為各個二極管穩壓值之和。穩壓管不能并聯使用，以免因電流分配不均引起電流過載使穩壓管損壞。

三端穩壓器

結構上，三端穩壓器屬于集成電路芯片，內部集成有放大、補償、反饋電路，外觀看上去好像一支功率三極管，但性能優于穩壓二極管。

三端穩壓器主要有兩種輸出：固定電壓、可調電壓。由于只有三個引出端子，三端穩壓器外接元件少，使用方便，性能穩定，價格低，在電源應用中非常普遍。

一款穩壓效果良好的5V穩壓電源電路

在電子設備中，電源的輸出電壓隨交流市電輸入電壓的變化而變化，還會受到電源電路負載大小的影響。為了減小輸入電壓和電源負載對電源輸出電壓的影響，一般系統都采用直流穩壓電路。如果穩壓電路故障，不僅導致輸出電壓不穩定，還會造成電源電路故障。

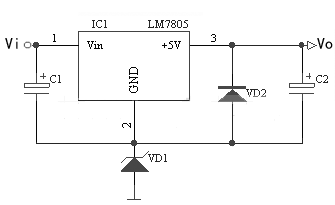

三端穩壓器電源電路圖

為了安全起見，這款同時采用了三端穩壓器和穩壓二極管的5V電源電路。該電路能輸出穩定的正5V直流電壓，其中穩壓二極管VD1串接在78XX穩壓器2腳與地之間，可使輸出電壓Vo得到一定的提高，輸出電壓Vo為78XX穩壓器輸出電壓與穩壓二極管VC1穩壓值之和。VD2是輸出保護二極管，一旦輸出電壓低于VD1穩壓值時，VD2導通，將輸出電流旁路，保護7800穩壓器輸出級不被損壞。

電源電路是電子系統的前哨和關鍵，一般電路故障大多發生在電源部分，或者由電源因素引起。雖然該電路同時采用了穩壓二極管和三端穩壓器兩個穩壓器件，用戶還可以根據實際應用進一步優化，為系統提供更高精度、更高可靠性的動力。
