特殊電阻器有哪些-特殊電阻器符號圖

特殊電阻器有哪些

1、保險電阻

又叫熔斷電阻器，在正常情況下起著電阻和保險絲的雙重作用，當電路出現故障而使其功率超過額定功率時，它會像保險絲一樣熔斷使連接電路斷開。保險絲電阻一般電阻值都小（0.33Ω～10KΩ），功率也較小。保險絲電阻器常用型號有：RF10型、RF111-5保險絲電阻器的符號型、RRD0910型、RRD0911型等。

2、敏感電阻器

是指其電阻值對于某種物理量（如溫度、濕度、光照、電壓、機械力、以及氣體濃度等）具有敏感特性，當這些物理量發生變化時，敏感電阻的阻值就會隨物理量變化而發生改變，呈現不同的電阻值。根據對不同物理量敏感，敏感電阻器可分為熱敏、濕敏、光敏、壓敏、力敏、磁敏和氣敏等類型敏感電阻。敏感電阻器所用的材料幾乎都是半導體材料，這類電阻器也稱為半導體電阻器。

3、水泥電阻

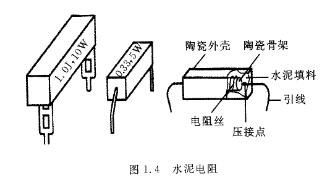

水泥電阻實際上是封裝在陶瓷外殼中、并用水泥填充固化的一種線繞電阻，如圖1.4所示。水泥電阻內的電阻絲和引腳之間采用壓接工藝，如果負載短路，壓接點會迅速熔斷，起到保護電路的作用。水泥電阻功率大、散熱好，具有良好的阻燃、防爆特性和高達100MΩ的絕緣電阻，被廣泛使用在開關電源和功率輸出電路中。

特殊電阻器符號

特殊電阻器符號是表示新近出現的保險電阻，它兼有電阻器和熔絲的作用。當溫度超過500℃時，電阻層迅速剝落熔斷，把電路切斷，能起到保護電路的作用。它的電阻值很小，目前在彩電中用得很多。文字符號是“RF”。
