貼片三極管振蕩電路的基本原理知識

振蕩電路，是指用電感L、電容C組成選頻網絡的振蕩電路，用于產生高頻正弦波信號，常見的LC正弦波振蕩電路有變壓器反饋式LC振蕩電路、電感三點式LC振蕩電路和電容三點式LC振蕩電路。LC振蕩電路的輻射功率是和振蕩頻率的四次方成正比的，要讓LC振蕩電路向外輻射足夠強的電磁波，必須提高振蕩頻率，并且使電路具有開放的形式。振蕩電路是將電源的直流電能，轉變成一定頻率的交流信號的電路，作用是產生交流電振蕩，作為信號源。貼片三級管振蕩電路是常見的一種振蕩電路。

貼片三極管振蕩電路的基本原理

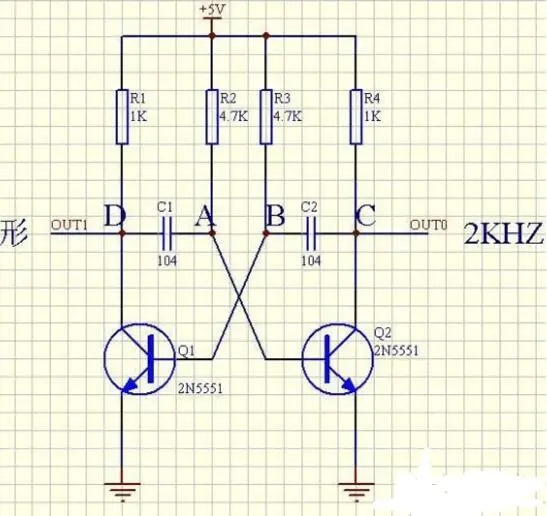

由上圖可見，這個電路是由兩個非門（反相器）用電容C1，C2構成的正反饋閉合環路。三級管Q1的集電極輸出接在Q2的基集輸入，Q2的集電極輸出又接在Q1的基極輸入。電路接通電源后，通過基極電阻R2，R3同時向兩個三極管Q1，Q2提供基極偏置電流。使兩個三極管進入放大狀態。雖然兩個三級管型號一樣對稱。但電路參數總會存在微小的差異，也包括兩個三極管本身，也就是說T1，T2的導通程度不可能完全相同，假設Q1導通快些，則D點的電壓就會降的快些。這個微小的差異將被Q2放大并反饋到Q1的基極，再經過Q1的放大，形成連鎖反應，迅速使Q1飽和，Q2截止，D點變成低電平“0”，C點變成高電平“1”。

Q1飽和后相當于一個接通的開關，電容C1通過他放電。C2通過它充電。隨著C1的放電，由于有正電源VCC的作用，Q2的基極電壓逐漸升高，當A點電壓達到0.7V后，Q2開始導通進入放大區，電路中又會立刻出現連鎖反應，是Q2迅速飽和，Q1截止，C點電位變電平“0”。D點電位變高電平“1”。這個時候電容C2放電，C1充電。這一充放電過程又會使Q1重新飽和，Q2截止。如此周而復始，形成振蕩。

由上可以知道通過改變C1，C2的電容大小，可以改變電容的充放電的時間，從而改變振蕩頻率。
