貼片電阻阻值要怎么看-貼片電阻的阻值識別方法

在電子領域很多時候都會用到貼片電阻，貼片電阻的優點非常多，比如體積小、穩定性強、裝配成本不高等等特性，非常受用戶青睞。貼片電阻的應用于不同的電路，所以對它阻值的要求也不同，學會看貼片電阻阻值是非常重要的，那么貼片電阻阻值怎么看呢？貼片電阻識別方法有哪些？

貼片電阻阻值怎么看

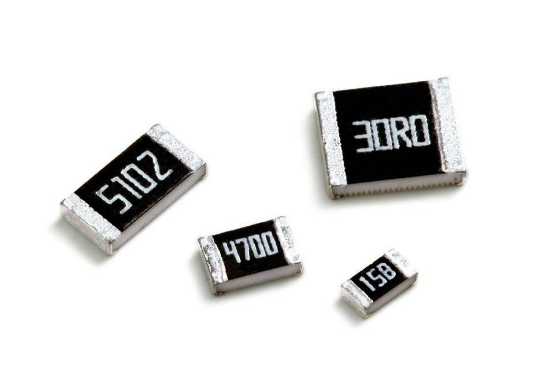

貼片電阻的阻值通常以數字形式直接標注在電阻的表面，所以讀電阻的阻值直接看電阻表面的數字即可。一般會有三種表示方法：

1.由三個數字組成，表明電阻的誤差±5％。前面兩位是有效數字，第三位數表示乘零倍率，基本單位是Ω。例如103，1和0是有效數字直接寫下來即可，2表示乘零倍率，即10的二次方（簡單的說，第三位數是幾，就是10的幾次方）。

所以103表示的阻值就是10×10的三次方=10×1000=10000Ω=10KΩ

2.由四個數字組成，表明電阻的誤差±1％。前面三位是有效數字，第四位表示乘零倍數（就是數字是幾，就表示10的幾次方）。例如1502，150是有效數字，直接寫下來，2表示10的二次方。

所以1502的阻值就是150×10的二次方=150×100=15000Ω=15KΩ

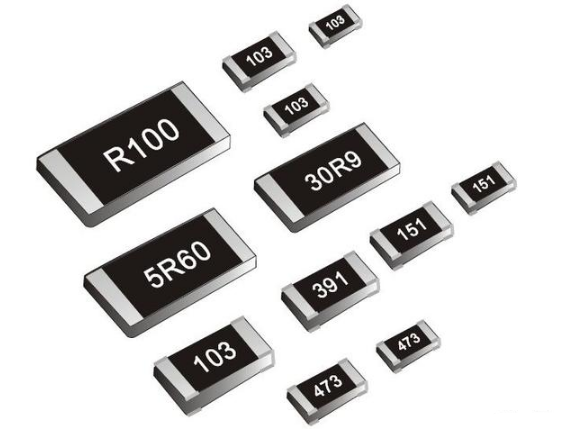

3.由數字和字母組成，例如5R6、R16等。這里只需要把R換成小數點即可。

5R6=5.6R=5.6ΩR16=0.16R=0.16Ω

這里應該注意一下，"R"是電阻的表示，“Ω”是電阻單位的表示，在日常生活我們可能不會把兩者混用，但是在工業生產中，兩者的界限十分模糊，經常混用。

貼片電阻的阻值識別方法

電阻元件的電阻值大小一般與溫度，材料，長度，還有橫截面積有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分數。在通常的貼片電阻電阻表面都標識數字，或用字母來表示，阻值數法如下。

1.第一、二位數代表的是電阻的實數。

2.第三位開始的數字如是0就代表幾十歐(10~99歐之間)列：100就為10歐的電阻、990為99歐的電阻。

3.第三位開始的數字如是1就代表幾百歐(100~999歐之間)例：101為100歐、151為150歐、951為950歐。

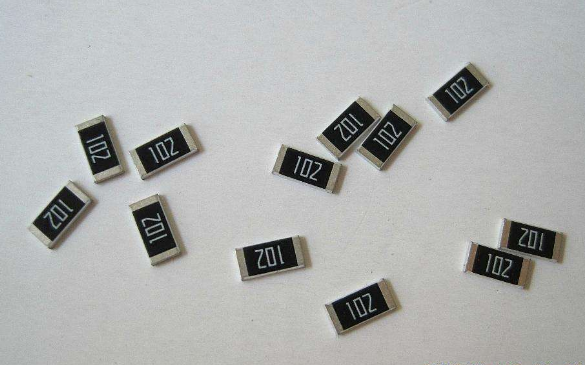

4.第三位開始的數字如是2就代表幾千歐(1000~9999歐之間)例：102為1K、152為1.5K、992為9.9K。

5.第三位開始的數字如是3就代表幾十K(10K~99K之間)例：103為10K、223為22K、993為99K。

6.第三位開始的數字如是4就代表幾百K(100K~999K之間)例：104為100K、204為200K、854為850K。

7.第三位開始的數字如是5就代表幾M(1M~9.9之間)例：105為1M、155為1.5M955為9.5M。

8.第三位開始的數字如是6就代表十M(100K~999K之間)例：106為10M566為56M。

9.對于四個數字的標法就是前三位為實數,第四位為倍數.1001為1K、1002為10K、1005為10M。

電阻器阻值標示方法

1、直標法：用數字和單位符號在電阻器表面標出阻值，其允許誤差直接用百分數表示，若電阻上未注偏差，則均為±20%。

2、文字符號法：用阿拉伯數字和文字符號兩者有規律的組合來表示標稱阻值，其允許偏差也用文字符號表示。符號前面的數字表示整數阻值，后面的數字依次表示第一位小數阻值和第二位小數阻值。表示允許誤差的文字符號文字符號：DFGJKM允許偏差分別為：±0.5%±1%±2%±5%±10%±20%

3、數碼法：在電阻器上用三位數碼表示標稱值的標志方法。數碼從左到右，第一、二位為有效值，第三位為指數，即零的個數，單位為歐。偏差通常采用文字符號表示。

4、色標法：用不同顏色的帶或點在電阻器表面標出標稱阻值和允許偏差。國外電阻大部分采用色標法。

黑-0、棕-1、紅-2、橙-3、黃-4、綠-5、藍-6、紫-7、灰-8、白-9、金-±5%、銀-±10%、無色-±20%

當電阻為四環時，最后一環必為金色或銀色，前兩位為有效數字，第三位為乘方數，第四位為偏差。

當電阻為五環時，最後一環與前面四環距離較大。前三位為有效數字，第四位為乘方數，第五位為偏差。

貼片電阻大小的區分方法

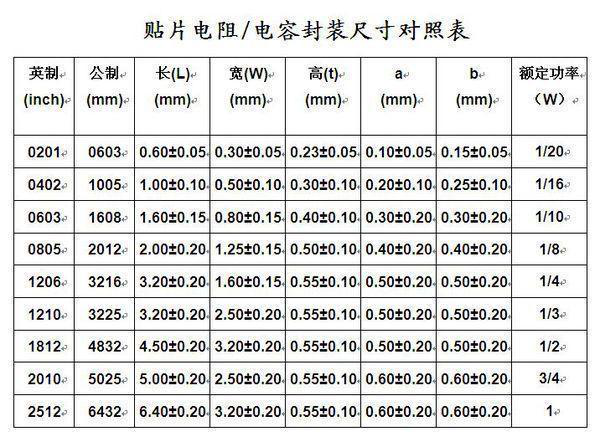

根據貼片電阻外形體積的大小，有9種封裝尺寸，不同的封裝尺寸，它的額定功率也不一樣。貼片電容的封裝尺寸和貼片電阻一樣。

貼片電阻的封裝尺寸用4位的整數表示。前面兩位表示貼片電阻的長度，后面兩位表示貼片電阻的寬度。根據長度單位的不同有兩種表示方法，即英制表示法和公制表示法。例如：0603是英制表示法，表示長度為0.06英寸，寬度為0.03英寸；又如：1005是公制表示法，表示長度為1.0毫米，寬度為0.5毫米。業內的慣例是用英制表示。目前最小的貼片電阻為0201，最大的為2512。
