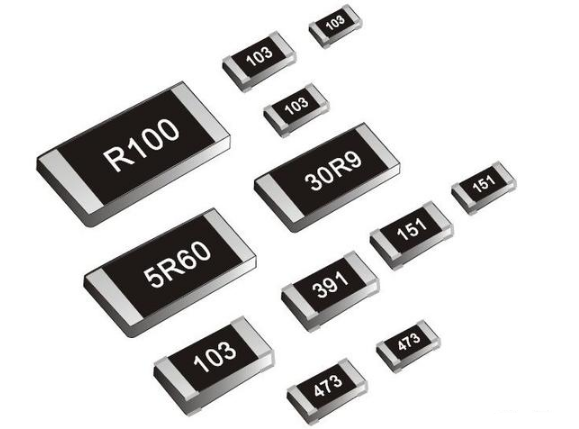

貼片電阻的結構組成了解

貼片電阻在日常生活中已經非常常見，常見用電子產品當中，在微電子集成電路中以及分立元件中也有廣泛的應用。貼片電阻主要有四大部分組成，今天介紹下這四大結構的具體：

（1）基板：

基板材料一般使用96%的氧化鋁陶瓷。 基板除了具有良好的電絕緣性外，還要在高溫下具有優良的熱傳導性。 具有電氣性能和機械強度等特點。 此外，還要求基板平坦，劃線準確。 為了充分確保電阻是標準的。 電極膏印刷在規定位置上。

（2）電阻膜：

用具有一定電阻率的電阻膏印刷在陶瓷基板上，并燒結而成。 電阻膏一般使用二氧化釕。

（3）保護膜：

將防護膜遮蓋在電阻器膜上，主要是以便維護電阻器體。它一方面起機械設備維護功效，另一方面使電阻器體表層具備介電強度，防止電阻器與相鄰電導體觸碰而造成常見故障。

在電渡正中間電級的全過程中，還能夠避免 電渡液對電阻器膜的腐蝕而造成電阻器特性降低。防護膜一般是低溶點的夾層玻璃料漿，經包裝印刷煅燒而成。

（4）電極：

是為了保證電阻器具有良好的可焊性和可靠性，一般采用三層電極結構：內。中。外層電極。內層電極是連接電阻體的內部電極，其電極材料應選擇與電阻膜接觸電阻小，與陶瓷基板結合力強以及耐化學性好，易于施行電鍍作業 。一般用銀鈀鋁合金包裝印刷煅燒而成。內層電級是電鍍鎳層，別稱阻擋層。
