貼片電阻常識介紹

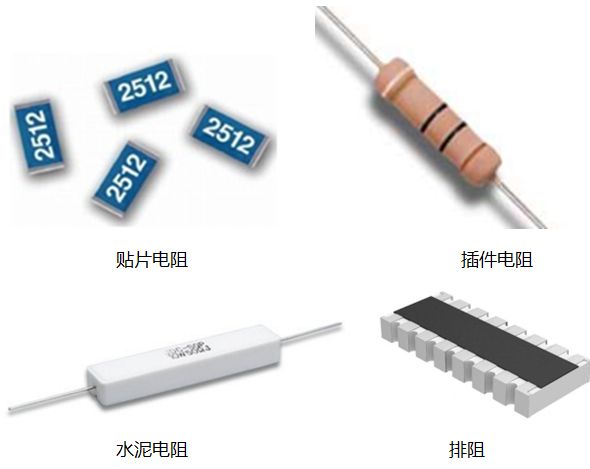

電阻在應用分類有很多：貼片電阻，插件電阻，水泥電阻，排阻，可調電阻，熱敏電阻，壓敏電阻。我們在消費類電子設計中最常用的是貼片電阻，大家如何保證選擇的貼片電阻在電路中是可靠的？

貼片電阻電路設計參數選型：

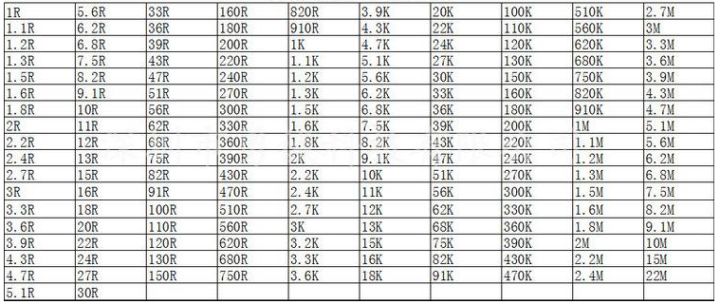

1.阻值：電阻的阻值不是隨便選，市場上有固定的常用電阻值。在設計的時候如果沒有想要的，可以用2個電阻來湊。

2.封裝與功率與工作溫度：這3角關系很親密，貼片電阻的封裝和功率一般是成對應的，功率又是在某個溫度（如下表，75℃）下測試的。所以，電路設計時選擇不要超過功率值P=U*I=U^2/R，超過標準溫度需降額使用。

0201---- 1/20W

0402---- 1/16W

0603---- 1/10W

0805---- 1/8W

1206----1/4W

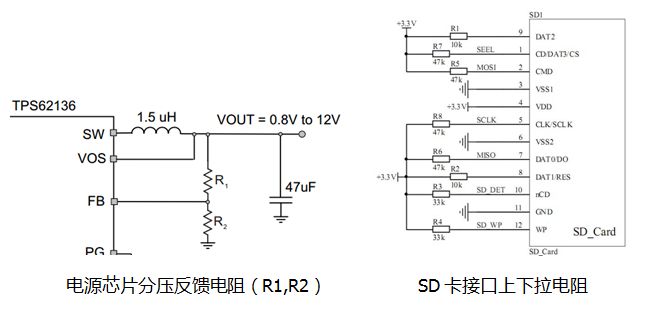

3.精度：目前貼片電阻1%，5%很常見，價格都比白菜還便宜。所以選擇時盡量1%，在電路設計AD轉換電路，分壓電阻電路都很合適。當然1分錢也是愛，5%電阻價格相對便宜，在IO上下拉電阻，串并聯匹配電路也是很常見。
